Обзор материнской платы Asus ROG Maximus Z890 Apex на чипсете Intel Z890

Теги: чипсет Intel Z890

Оглавление

• Форм-фактор
• Технические характеристики
• Основная функциональность: чипсет, процессор, память
• Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
• Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
• Аудиоподсистема
• Питание, охлаждение
• Подсветка

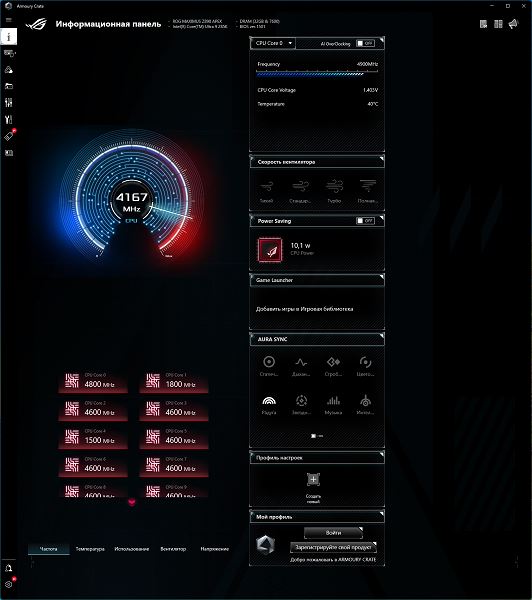

• Программное обеспечение под Windows

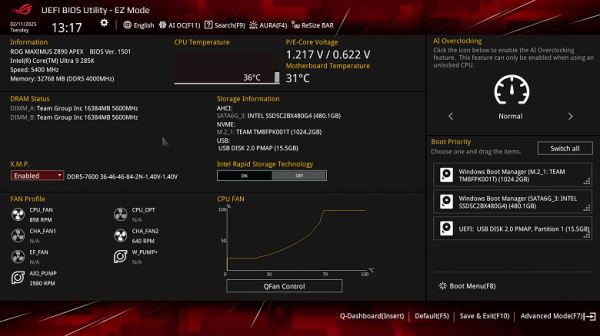

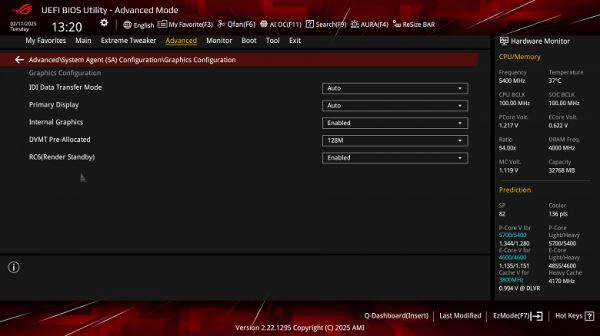

• Настройки BIOS

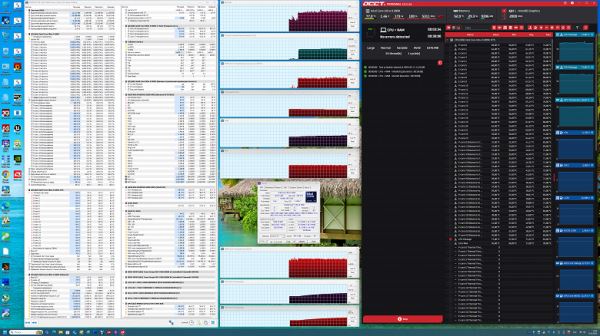

• Работоспособность (и разгон)
• Выводы

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним. А мы продолжаем изучать поступающие на рынок материнские платы на основе топового системного чипсета Intel Z890.

Как обычно, в начале наших подобных материалов мы вводим читателей в курс дела (ну или просто напоминаем) о том, какими возможностями обладают современные чипсеты), поэтому смотрим на таблицу сравнения 4х последних поколений системных чипсетов серии Z.

Краткая сводка.  У чипсета Z890 имеются 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя.

Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).

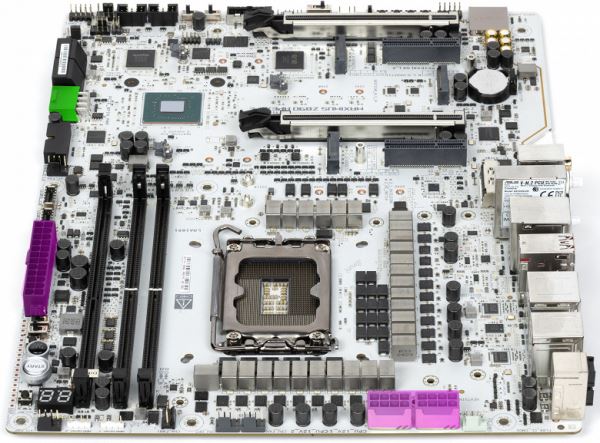

Очередной материнской платой на новом чипсете Z890 и с новым процессорным сокетом LGA1851, попавшей к нам в лабораторию, стал продукт компании Asus из топового суббренда ROG, на сей раз  Asus ROG Maximus Z890 Apex. Эта матплата не только относится к топовому суббренду ROG, но и является самым популярным продуктом для оверклокеров (как простых, как и хардкорных) из всех матплат вообще (а не только из выпускаемых компанией Asus).

Asus ROG Maximus Z890 Apex поставляется в большой и толстой коробке серо-белого дизайна серии ROG (символизирующего раскраску самой платы). Комплект размещен под платой в отдельных отсеках.

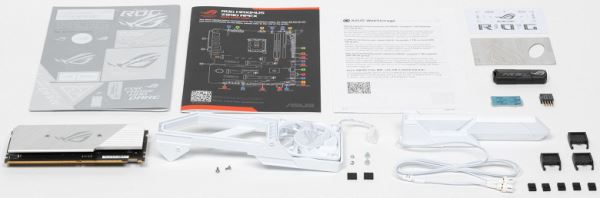

В комплект поставки входят: краткое руководство пользователя, антенна встроенного Wi-Fi-модуля,  фирменный адаптер для передней панели, бонусные стикеры, запасные держатели накопителей в слотах M.2, запасные термопрокладки, карта Q-DIMM.2 для подключения дополнительных накопителей форм-фактора M.2, дополнительный вентилятор (с держателем) для охлаждения модулей памяти, членская карточка клуба ROG, сувенирная открывалка бутылок, накопитель типа Flash-drive с ПО.

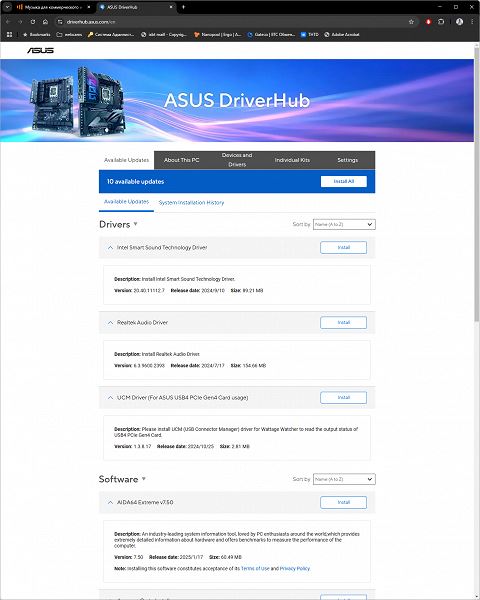

Несмотра на то, что ПО поставляется, все равно последние версии надо скачивать с вебсайта производителя). Карточка ROG – это типа благодарность за приобретение.

Ну и такого же рода благодарностью является сувенирная открывалка бутылок.

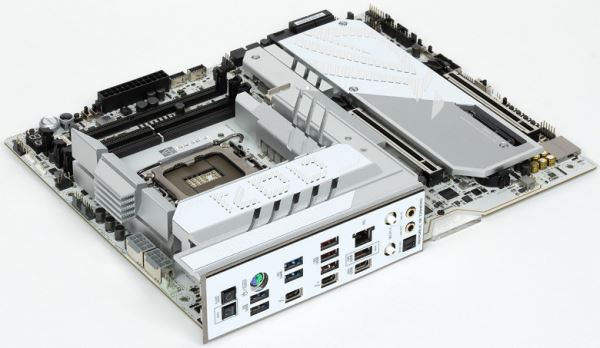

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

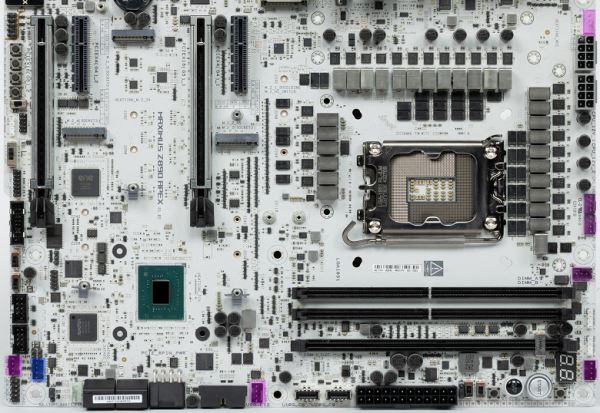

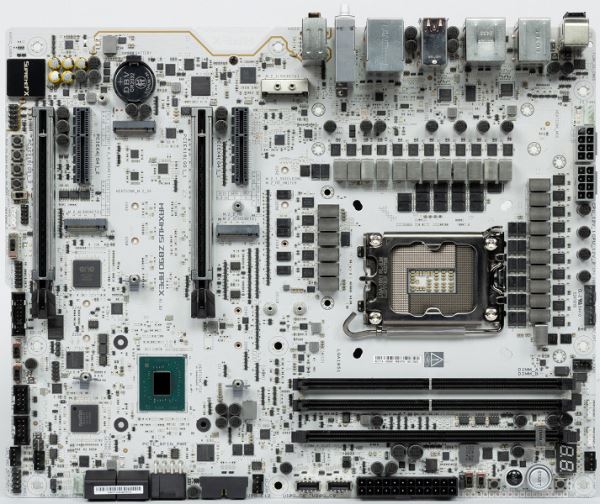

Форм-фактор

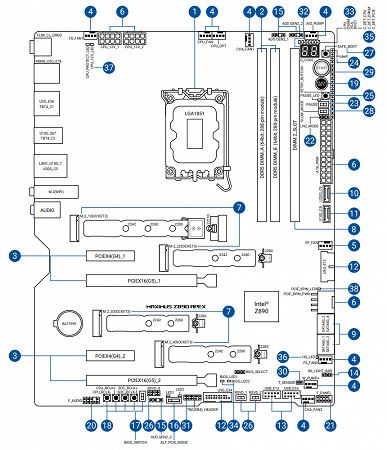

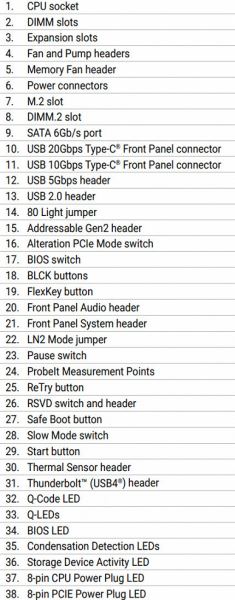

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus Z890 Apex имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

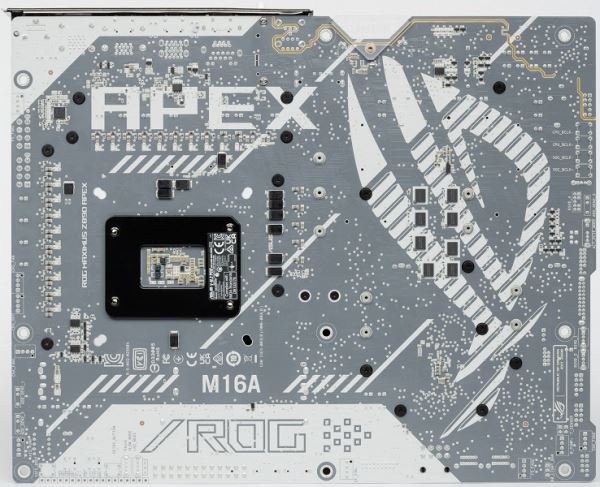

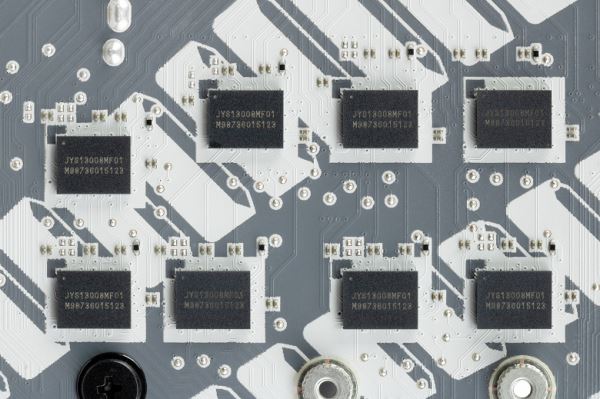

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы. Защитная пластина (бэкплейт) отсутствует.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

* — слоты M.2_3 и M.2_4 делят ресурсы со слотами PCIe x16_1/2, детали — ниже

Основная функциональность: чипсет, процессор, память

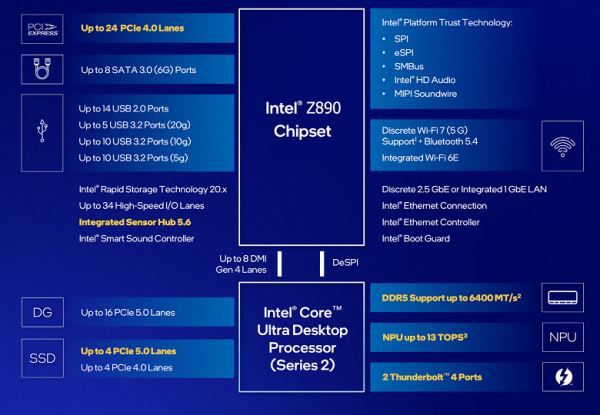

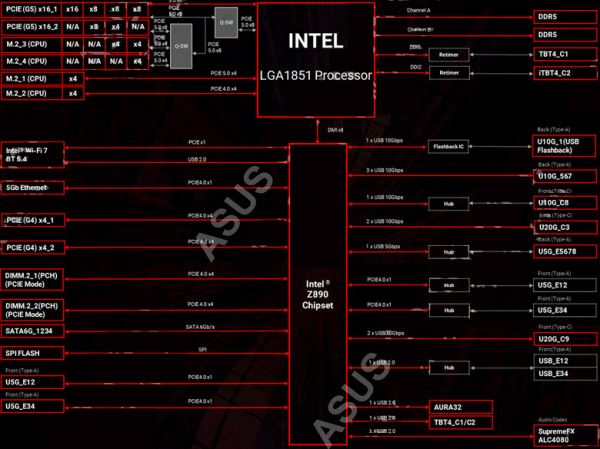

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9200 МТ/с.

Все процессоры Core Ultra 2xx поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии  (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

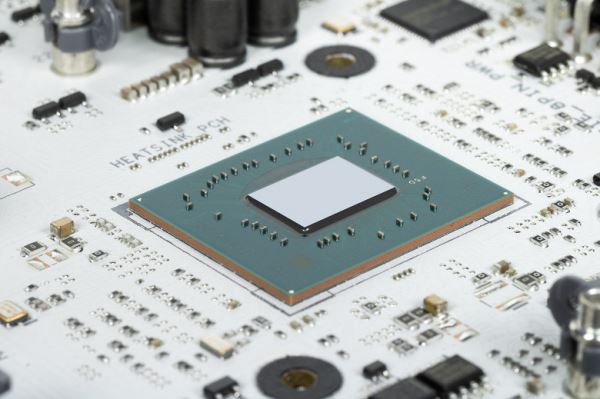

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:

• до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 24 линий PCIe 4.0.

 Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

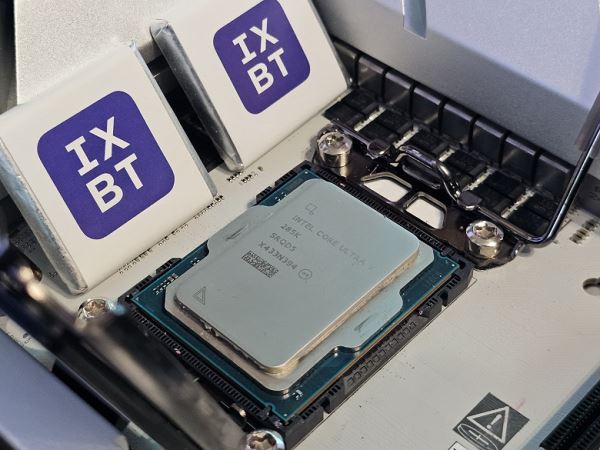

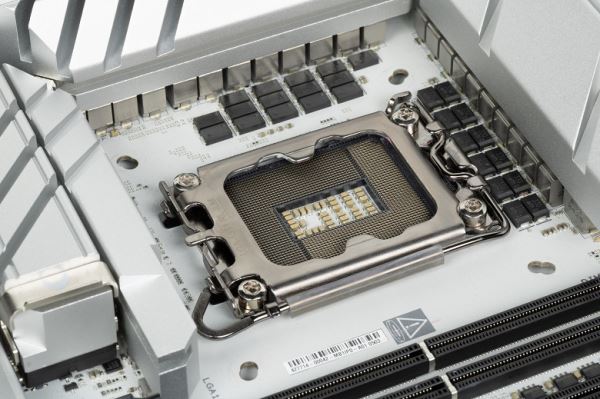

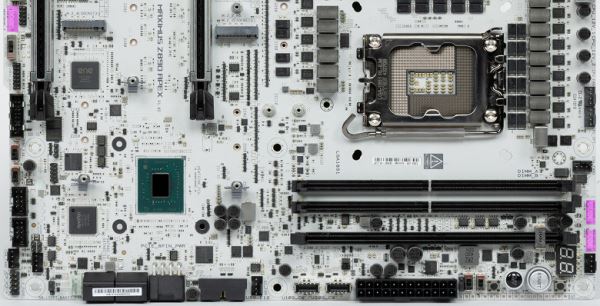

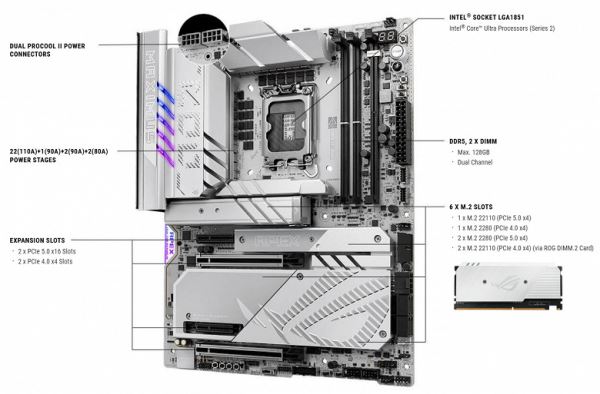

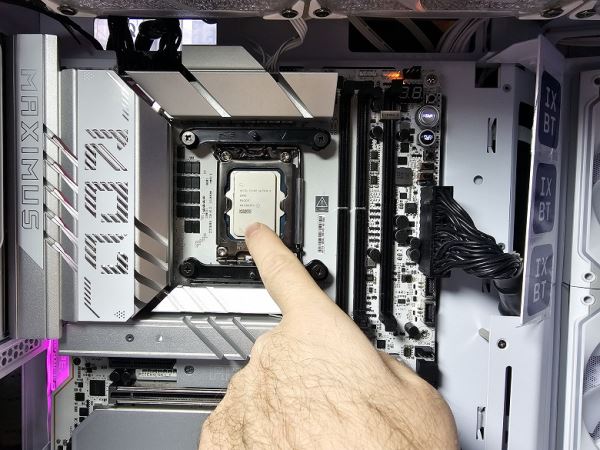

Asus ROG Maximus Z890 Apex поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

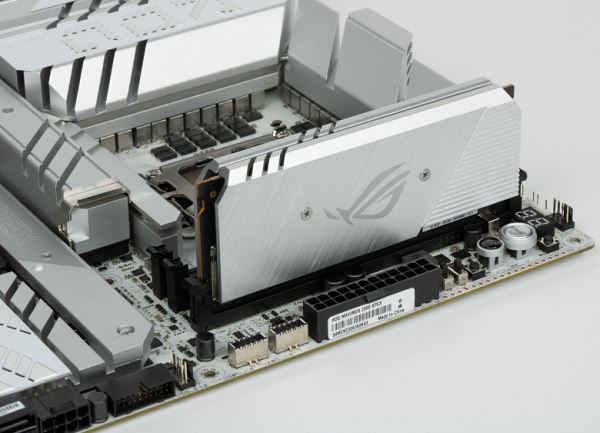

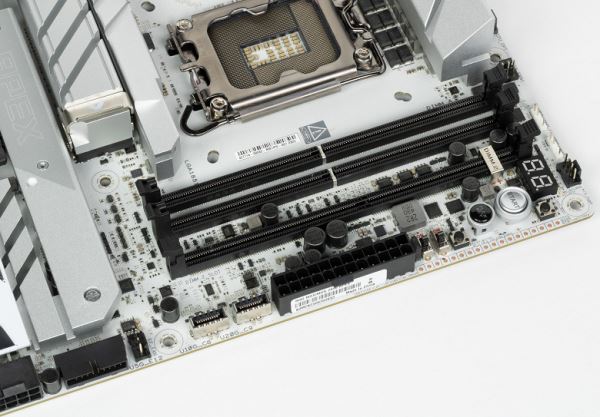

Для установки модулей памяти на плате Asus имеется два DIMM-слота (матплаты, позиционированные для оверклокеров, имеют по 1 слоту RAM на 1 канал).

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Могут использоваться модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

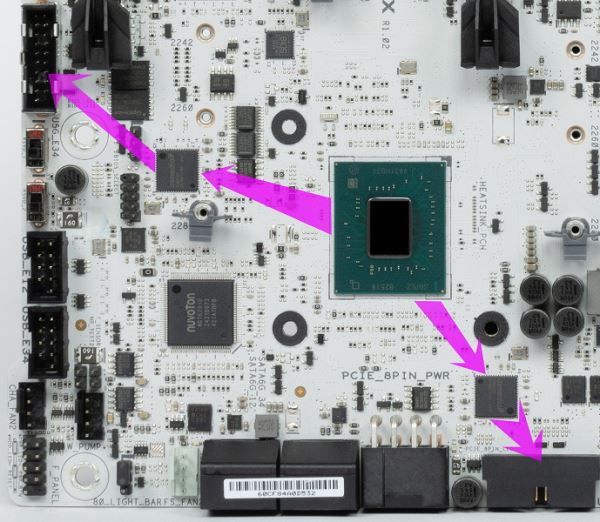

Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:

• Слот PCIe x4_1  (4 линии PCIe 4.0);
• Слот PCIe x4_2  (4 линии PCIe 4.0);
• Слот M.2 (DIMM.2_1) (4 линии PCIe 4.0);
• Слот M.2 (DIMM.2_2) (4 линии PCIe 4.0);

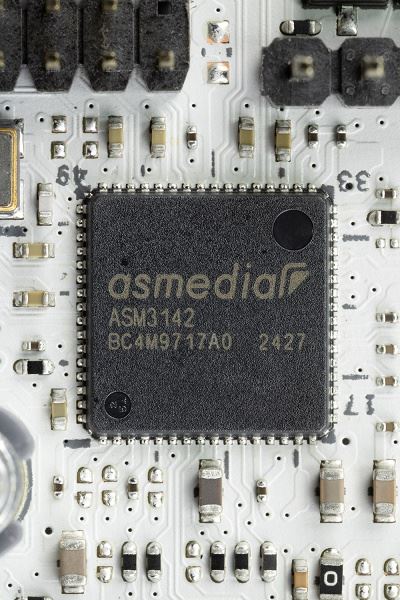

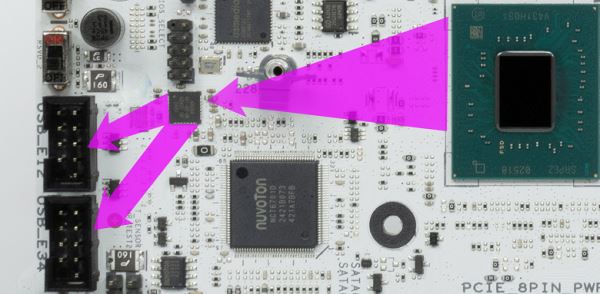

• Контроллер ASMedia ASM3142 (хаб для 2х портов USB 3.2 Gen1 (внутренние)) (1 линия PCIe 4.0);
• Контроллер ASMedia ASM3142 (хаб для 2х портов USB 3.2 Gen1 (внутренние)) (1 линия PCIe 4.0);
• Контроллер Alcor Link AU6260 (хаб для 4х портов USB 2.0 (внутренние)) (1 линия PCIe 4.0);

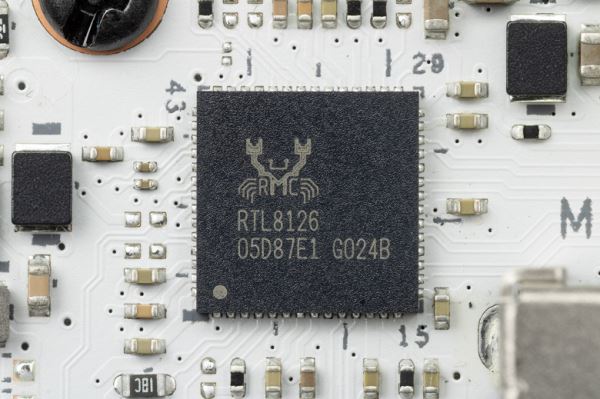

• Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 4.0);
• Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
• 4 слота SATA 1/2/3/4

21 линия PCIe оказалась занята, плюс 4 порта SATA. Связь с аудиокодеками через HDA (эмуляцию шины PCI) теперь невозможна, так что в данном случае линия USB 2.0 расходуется на связь с Realtek RTL4080, плюс один USB 2.0 расходуется на поддержку BT, а также контроллер Aura и т.д.  для своих нужд используют сигнальные линии USB 2.0 и 3.2 Gen1. Детально об этом ниже в разделе USB-портов.

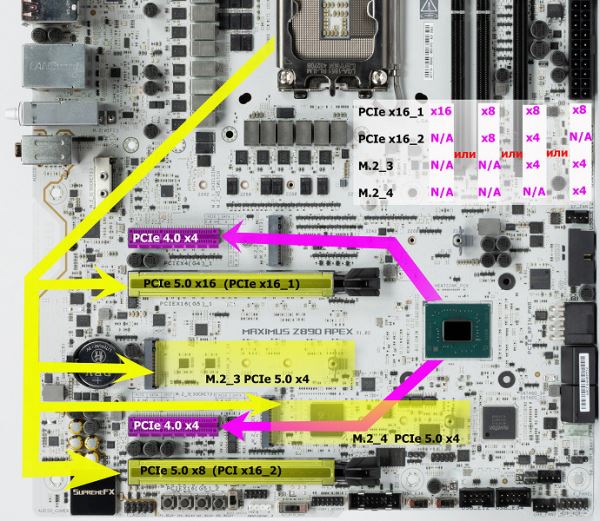

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 надо делить на слоты PCIe x16_1/2 и два слота M.2 (M.2_3/4). Вариантов переключения несколько:

• Слот PCIe x16_1 имеет 16 линий, слоты PCIe x16_2, M.2_3, M.2_4 отключены;
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий, слоты M.2_3, M.2_4 отключены;
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 4 линии, слот M.2_3 занимает до 4 линий, M.2_4 отключен;
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, слоты M.2_3 и M.2_4 занимают до 4 линий каждый.

Теперь в целом про слоты PCIe.

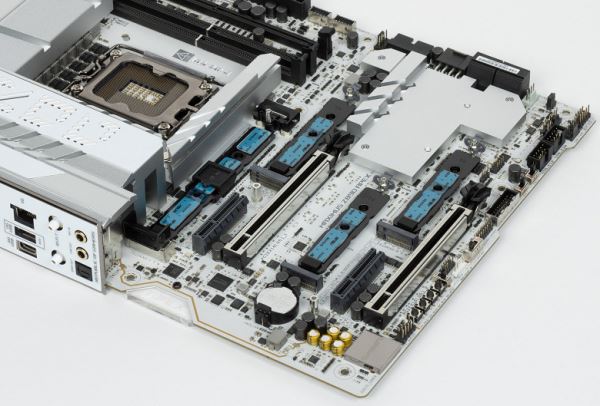

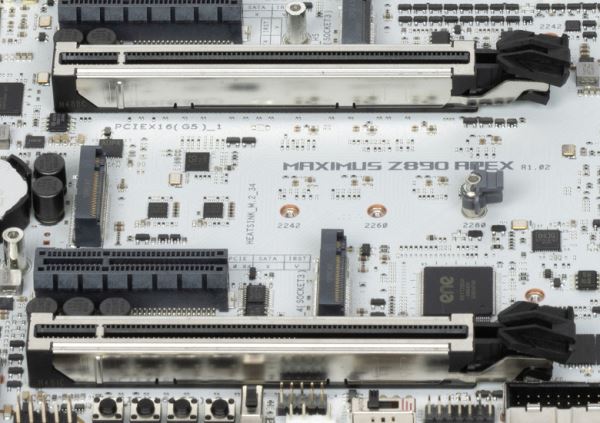

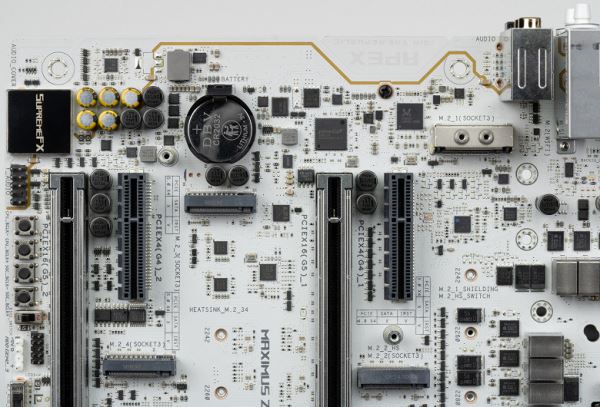

Всего на плате есть 4 слота: два PCIe x16_1/2 (для видеокарт или других устройств) и два слота PCIe x4 (PCIe 4.0).

Еще раз отмечу, что материнская плата имеет возможность обеспечить слоты M.2_3/4 версией PCIe 5.0, но в случае занятости этими слотами модулями SSD слот PCIe x16_1 получит всего 8 линий PCIe 5.0, а PCIe x16_2 получит 4 линии, или вовсе будет отключен.

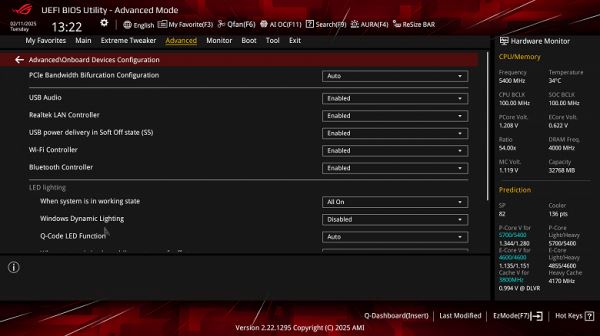

Как видим, перераспределение линий PCIe этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

Выше я вел речь про первые PCIe x16_1/2, подключенные к процессору. Оставшиеся два PCIe x4 подключены к Z890, и работают в режиме x4.

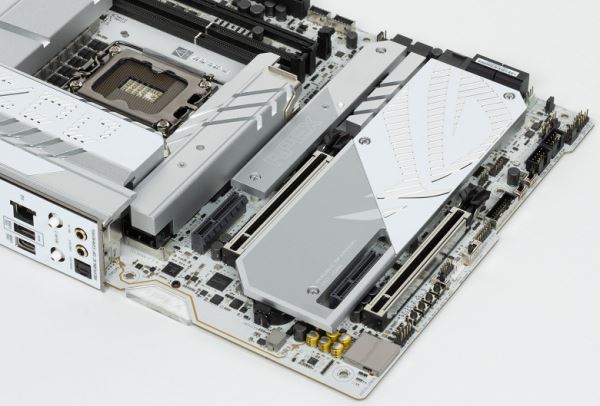

Оба слота PCIe x16 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает  надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

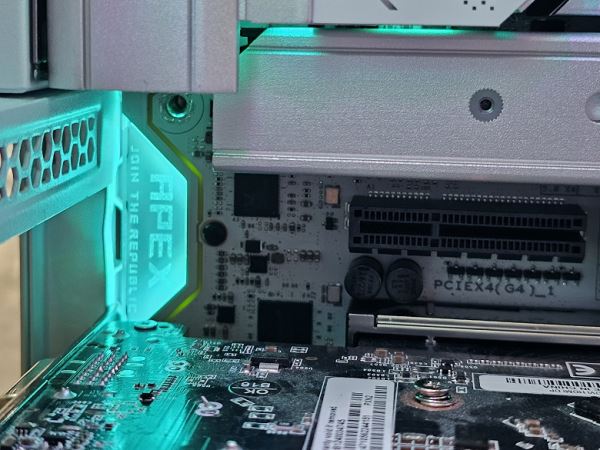

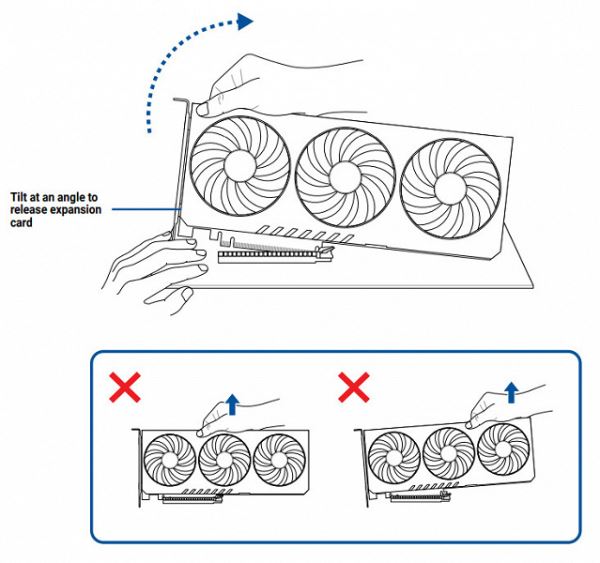

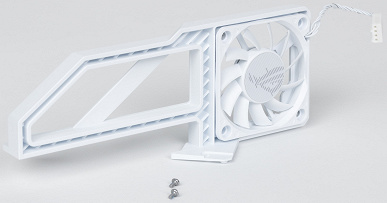

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release Slim: надо потянуть видеокарту в районе крепежной планки вверх. Тогда сработает замок.

Матплата позволяет смонтировать СО любого размера.

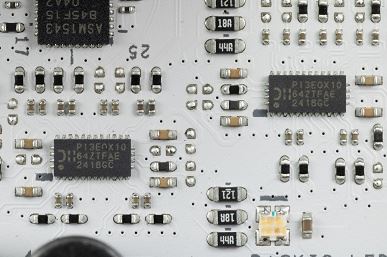

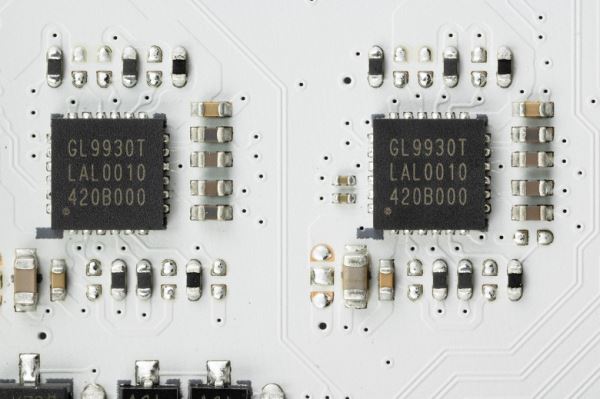

Для более стабильной работы на матплате имеются усилители (ре-драйверы) сигнала PCIe 4.0 от Genesys Logic. Подобные усилители от того же производителя и размещены на линиях SATA.

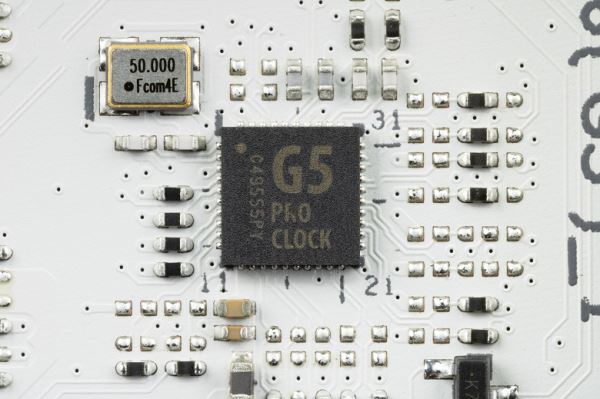

Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.

На очереди — накопители.

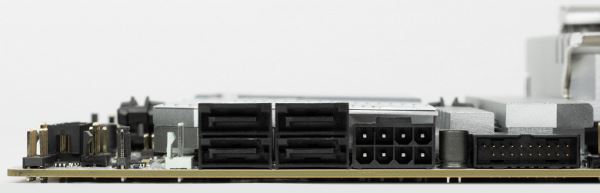

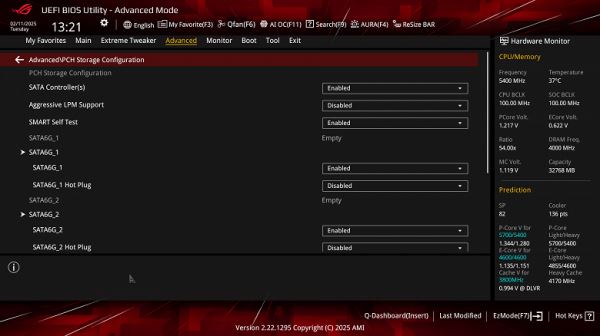

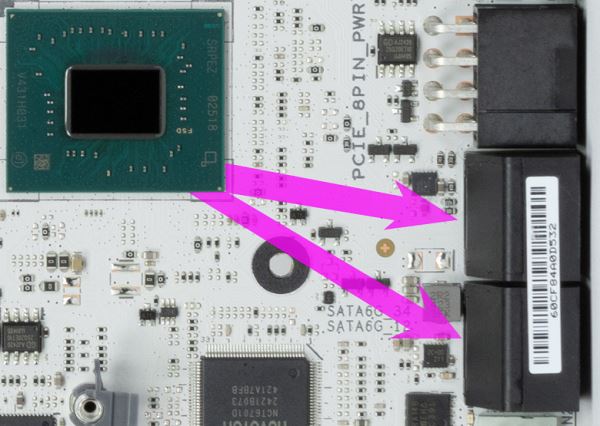

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 6 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z890.

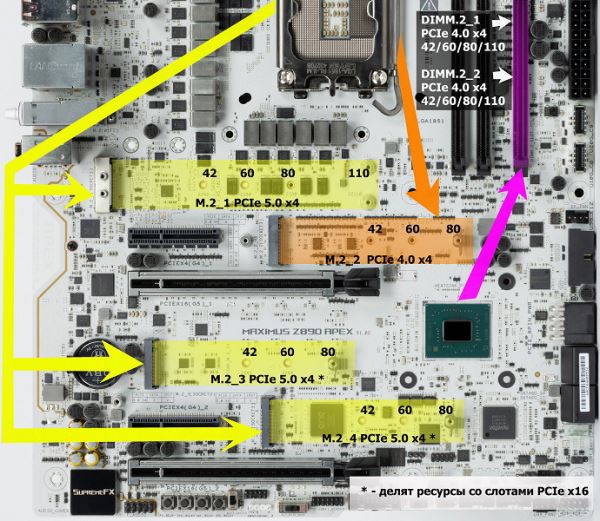

Материнская плата имеет 6 гнезд форм-фактора М.2.

Первые четыре слота получают данные от CPU, при этом M.2_3 и M.2_4 получают PCIe 5.0, деля ресурсы со слотами PCIe x16_1/2 (о чем я уже выше рассказывал), M.2_1 штатно получает от процессора PCIe 5.0, а M.2_2 получает от процессора PCIe 4.0.

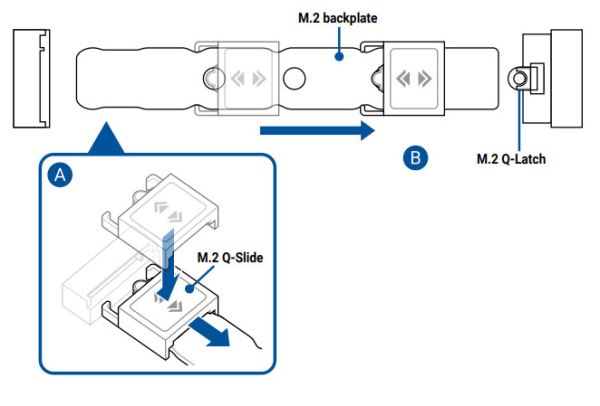

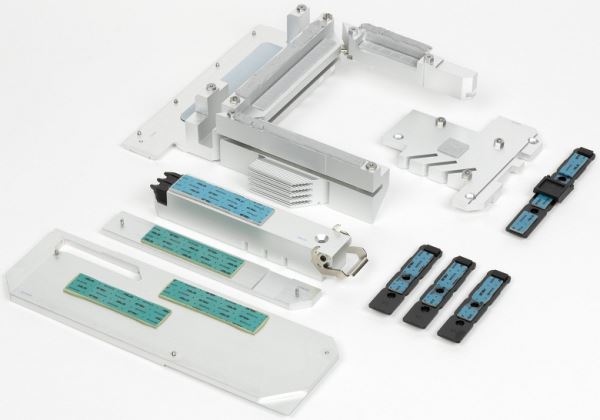

Надо особо отметить новый способ крепления накопителей в M.2 слотах с помощью технологий Q Latch и Q Slide – когда модуль запирается движущейся вдоль слота пластиной.

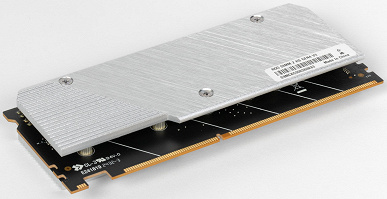

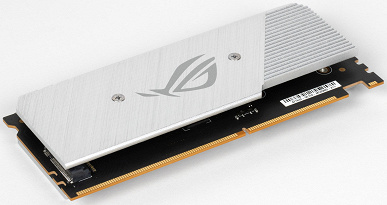

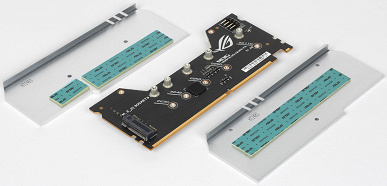

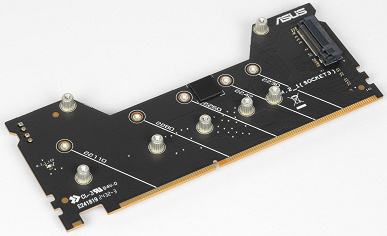

Два оставшихся слота M.2 реализованы через фирменную карту расширения Q-DIMM.2, вставляемую в специальный слот рядом со слотами для ОЗУ.

Карта поддерживает два слота M.2, которые получают данные от чипсета Z890 через интерфейс PCIe 4.0.

Все слоты M.2 поддерживают модули с размерами 2242/2260/2280. А слоты M.2_1, DIMM.2_1/2 поддерживают еще и 22110. На всех M.2 можно организовать RAID, и все они работают с модулями только с PCIe интерфейсом.

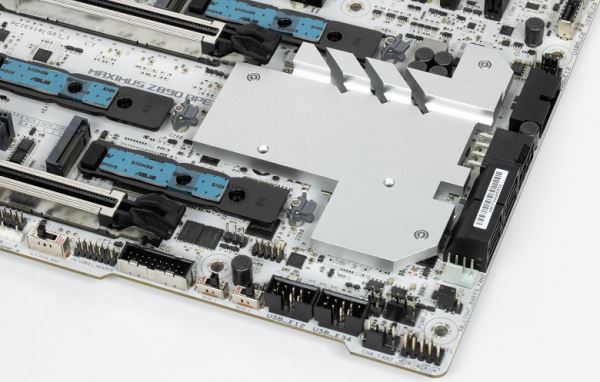

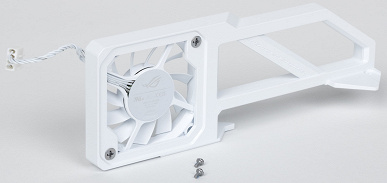

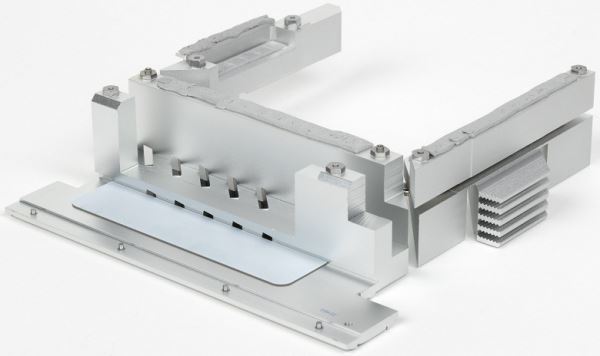

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным мощным радиатором, второй M.2_2 также имеет собственный радиатор, но попроще. Когда как остальные слоты M.2 на самой матплате имеют общий радиатор, а также кроме верхних радиаторов еще имеют радиаторы для охлаждения тыльной стороны модулей.

Также отдельно надо отметить, что радиатор первого слота удобно снимать и ставить с помощью откидывающегося запора.

Слоты DIMM.2_1/2 также имеют радиаторы поверх самой карты Q-DIMM.2

  Другие особенности на плате

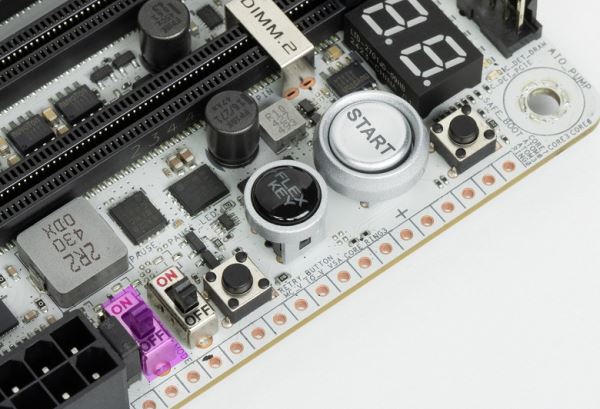

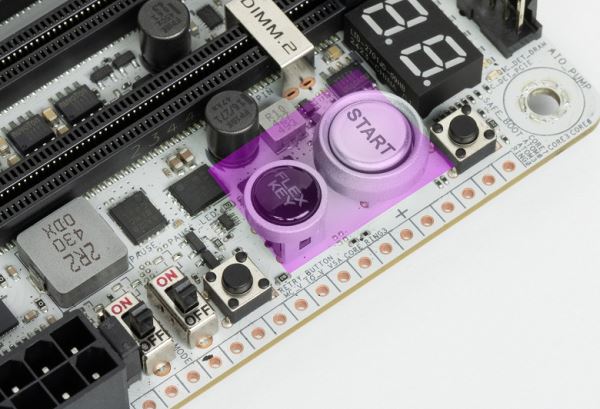

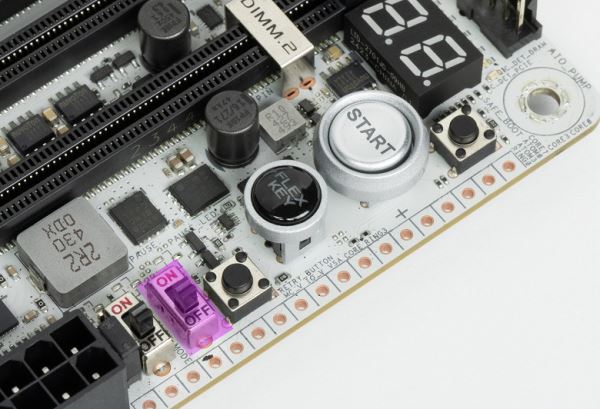

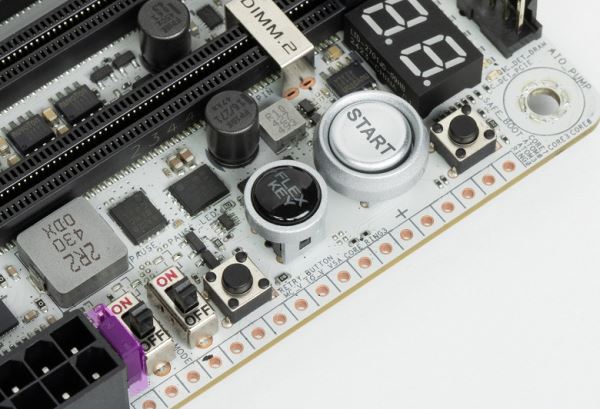

Расскажем и о других устройствах на плате. Имеется кнопка питания, а вот кнопка перезагрузки тут универсальная – FlexKey, по умолчанию на нее возложена задача перезагрузки, однако через настройки в BIOS можно поменять функции у данной кнопки (отключение подсветки, и др.)

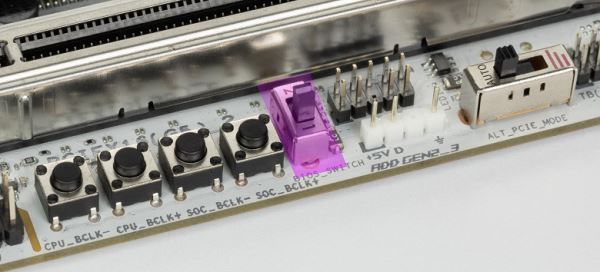

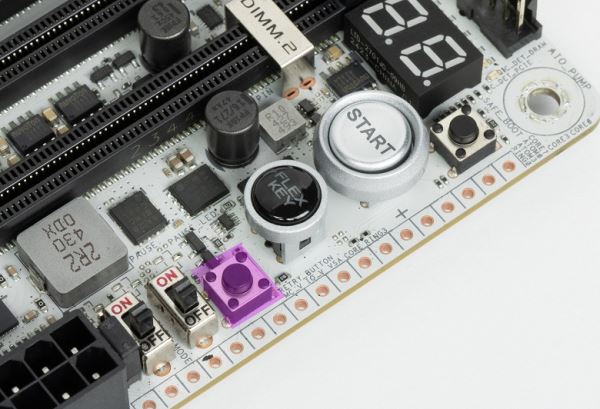

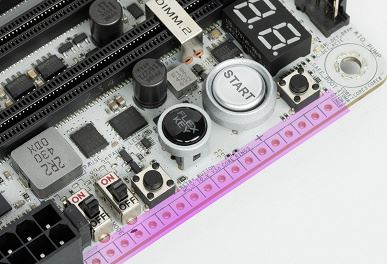

Плата игровая, и прежде всего для оверклокеров, поэтому имеется набор кнопок, позволяющих на ходу повышать или понижать частоты шины на процессоре и SoC (память и кольцевая шина).

Также для оверклокеров имеется и кнопка Retry для повторных попыток загрузить систему после чрезмерного разгона.

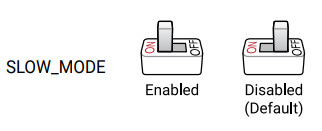

Также имеется и переключатель, с помощью которого при чрезмерном разгоне можно «заморозить» систему на аппаратном уровне, затем вышеобозначенными кнопками настроить параметры по частотам работы.

В случае чрезмерного разгона и невозможности запуска системы кнопка Safe Boot позволяет перезагрузить ПК в безопасном режиме для входа в настройки BIOS.

Если в режиме LN2 (для экстремальных оверклокеров, охлаждающих жидким азотом и т.п.) наблюдается нестабильность в работе, то включение Slow Mode медленно понижает частоты работы CPU до достижения стабильности в работе, сохраняя остальные параметры разгона.

Включение LN2 – режима разгона в случае использования очень сильно охлаждающих систем типа жидкого азота.

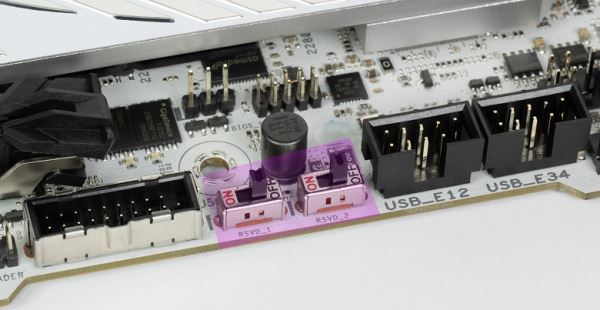

Для особых случаях с крайне низкими температурами имеются 2 секретных переключателя, но про их предназначение надо спрашивать у техподдержки компании Asus.

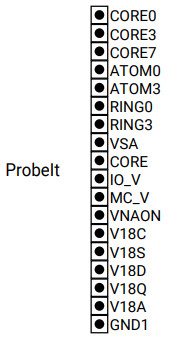

Матплата имеет площадку для измерения вольтажа на разных блоках.

Матплата снабжена гнездом для термодатчика.

Возможности сброса CMOS реализованы через кнопку на задней панели.. У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

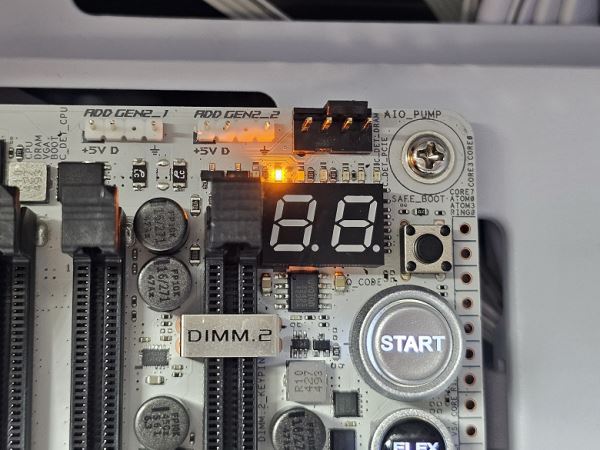

Имеется и традиционное табло POST-кодов (или Q-code), его хорошо видно выше.

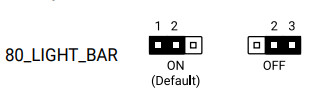

Для разового отключения всех индикаторов имеется своя перемычка.

У данной платы имеются и возможности по подключению внешней ARGB-подсветки. Имеется 3 отдельных разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств. Разъемов для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств нет.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

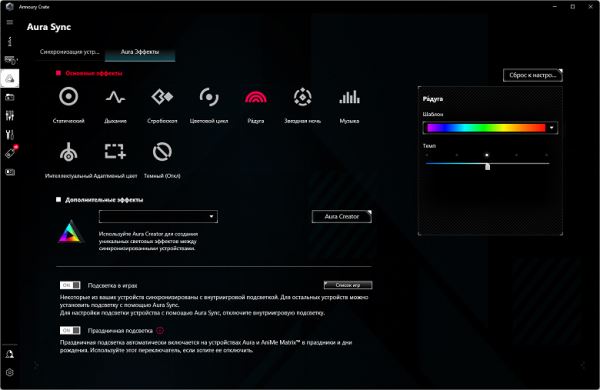

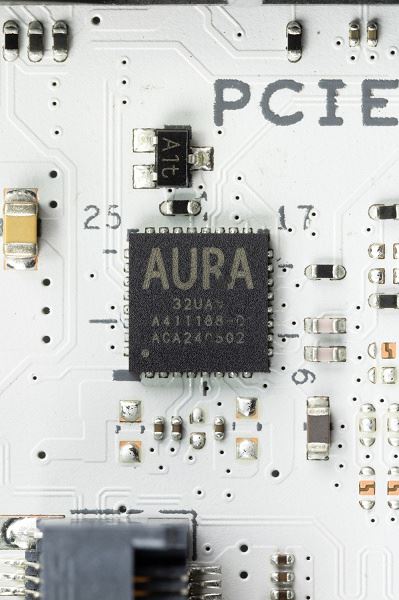

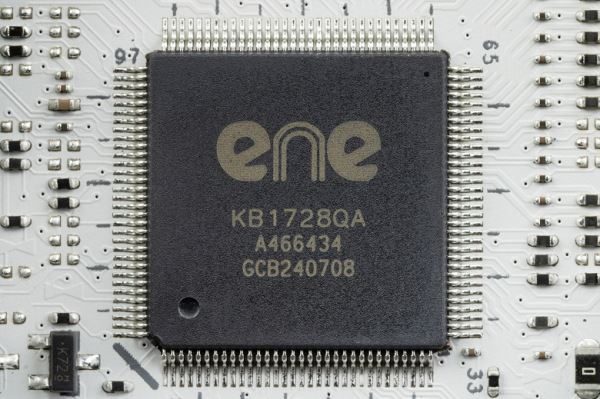

Контроль по синхронизации работы подсветки на матплатах Asus возложен на контроллер под маркировкой Aura.

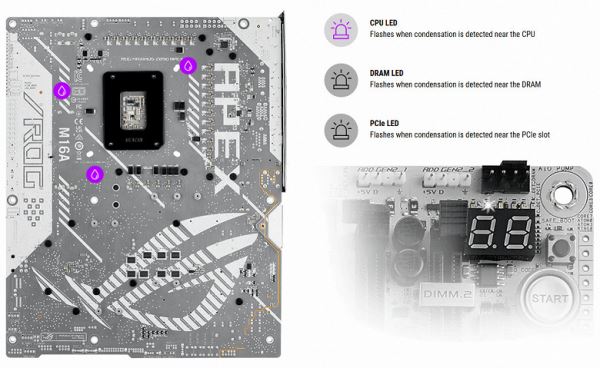

Для случаев утечки конденсата около CPU, RAM и слотов PCIe имеются соответствующие индикаторы.

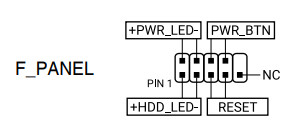

Есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

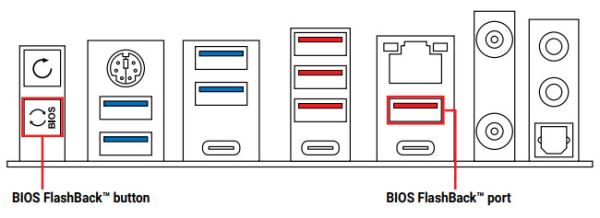

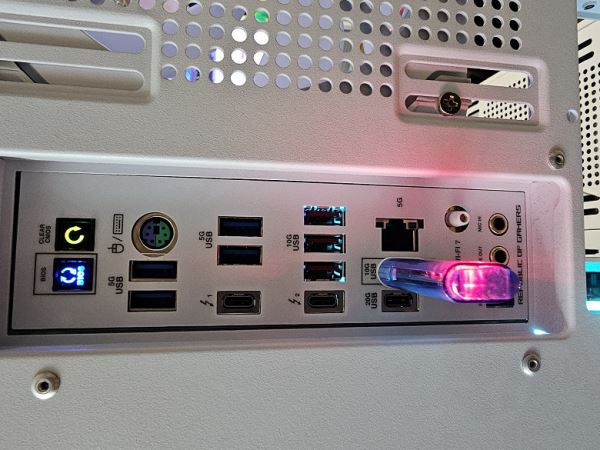

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Flashback.

Для такого обновления BIOS  надо вначале запустить программу переименования файла прошивки (она идет в одном архиве), записать файл прошивки в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.

При этом система запускаться не будет, мы будем видеть мигающий индикатор процесса обновления BIOS на самой кнопке, будет гореть один из светодиодов состояния системы. Процессор останется холодным.

Для реализации такого процесса без участия CPU используется фирменный контроллер.

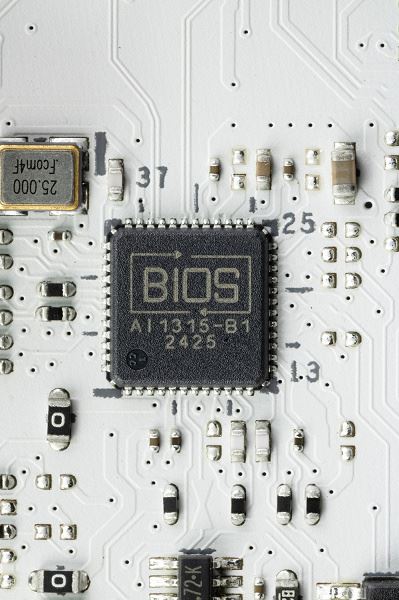

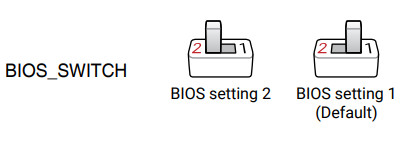

Матплата имеет 2 микросхемы BIOS (для подстраховки в случае неудачного обновления). Для переключения активной версии BIOS имеется свой переключатель.

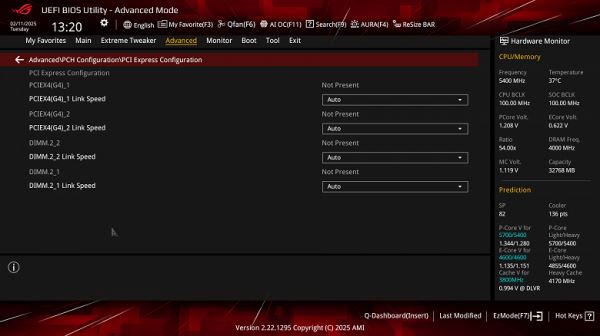

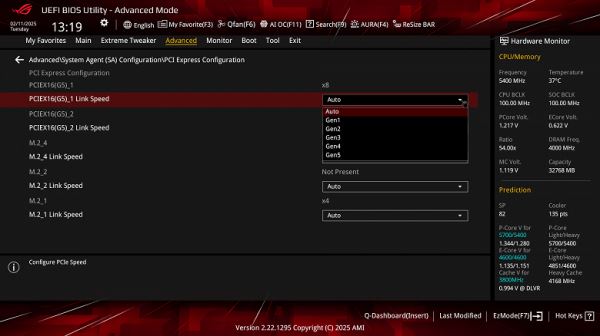

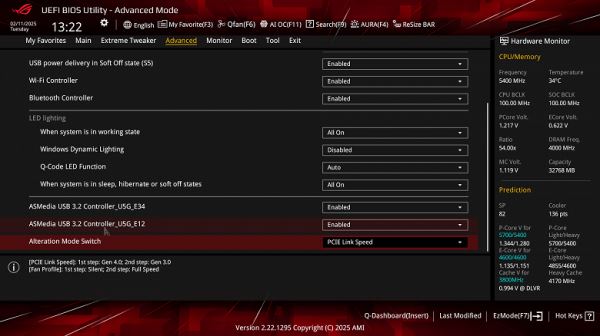

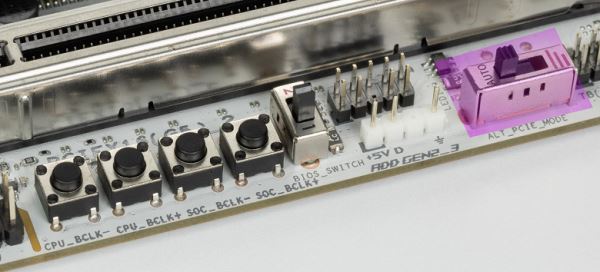

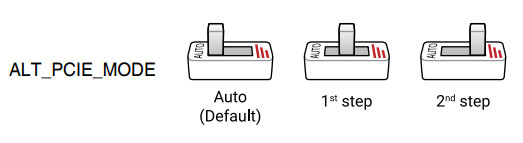

В ряде случаев требуется жестко закрепить версию PCIe, что идет от CPU (и только от процессора!) на слотах или портах – для этого имеется переключатель. У него 3 положения: автоматический выбор (согласно установкам в UEFI (BIOS), версии PCIe 4.0 и 3.0.

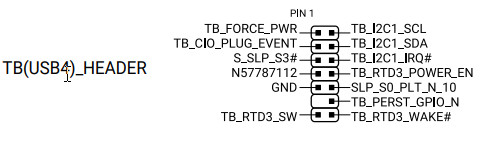

Плата также имеет разъем для подключения дискретной карты с Thunderbolt4 (если встроенной подобной мало).

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

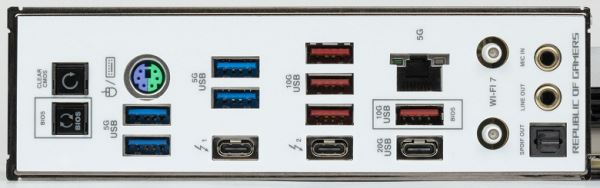

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0, из них 10 – высокоскоростных (HSIO).

Также мы помним и про 24 линии PCIe 4.0 (HSIO), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия PCIe 4.0 + 4 порта SATA).

И что мы имеем? Всего на материнской плате — 21 порт USB:

• 2 порта USB4: оба реализованы через Thunderbolt 4 (CPU) и представлены двумя портами Type-C на задней панели;
• 2 порта USB 3.2 Gen2x2: оба реализованы с помощью Z890 и представлены: один внутренним портом Type-C
  (для подключения к соответствующему разъему на передней панели корпуса); второй на задней панели портом Type-C;
• 5 портов USB 3.2 Gen2: все реализованы через Z890 и 4 представлены на задней панели портами Type-A (красного цвета); 1 представлен внутренним портом Type-C
  (для подключения к соответствующему разъему на передней панели корпуса);

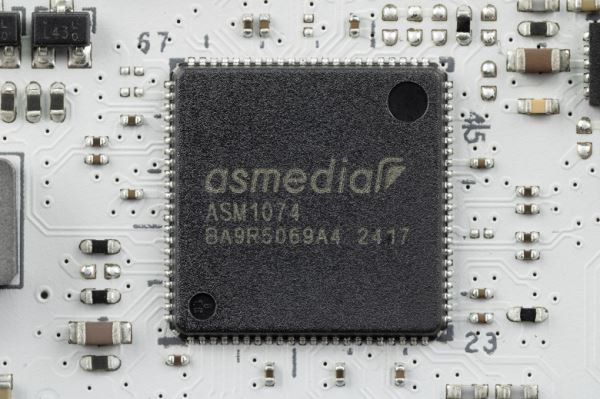

• 8 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074
  (на него потрачена 1 линия USB 3.2 Gen1 от Z890) и представлены  на задней панели портами Type-A (синего цвета); остальные 4  реализованы через 2 контроллера ASMedia ASM3142
  (на них потрачены 2 линии PCIe 4.0 от Z890)
  и представлены 2 внутренними разъемами
  на материнской плате (каждый на 2 порта);
• 4 порта USB 2.0/1.1: все реализованы через контроллер Alcor Link AU6260
  (на него потрачена 1 линия PCIe 4.0 от Z890) и представлены двумя внутренними разъемами
  (каждый на 2 порта)

В целом у нас 4 контроллера используют USB 2.0 линии от Z890:

• Realtek RTL4080 (аудиокодек) (1 линия USB 2.0);
• Intel JHL9040 1/2 (усилители сигнала USB4/Thunderbolt4 поочередно) (1 линия USB 2.0);
• Aura (управление подсветкой) (1 линия USB 2.0);
• Bluetooth (Intel BE200) (1 линия USB 2.0).

Еще 1 контроллер использует линии USB 3.2 Gen1 от Z890:

• ASMedia ASM2074 (4 USB 3.2 Gen1 через  4 порта Type-A на задней панели) (1 линия USB 3.2 Gen1)

Еще 3 контроллера используют линии PCIe 4.0 от Z890:

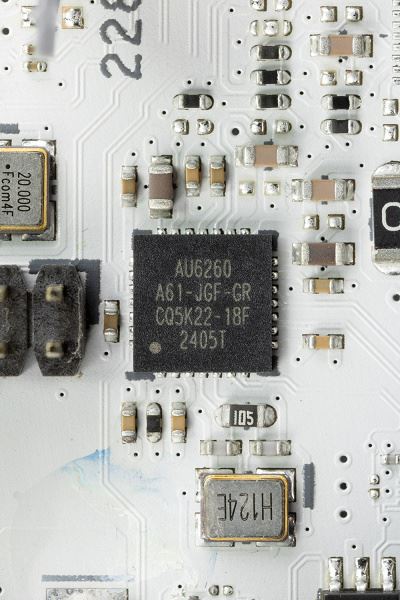

• Alcor Link AU6260 (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия PCIe 4.0);

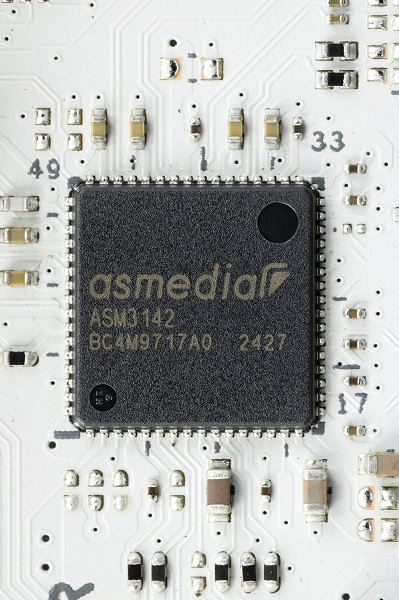

• ASMedia ASM3142 (2 USB 3.2 Gen1 через 1 внутренний разъем) (1 линия PCIe 4.0);
• ASMedia ASM3142 (2 USB 3.2 Gen1 через 1 внутренний разъем) (1 линия PCIe 4.0);

Итак, через чипсет Z890 реализовано высокоскоростных портов USB:

• + 4 USB 3.2 Gen2 на обеспечение двух портов USB 3.2 Gen2x2
• + 5 выделенных USB 3.2 Gen2
• + 1 USB 3.2 Gen1 на обеспечение  контроллера

= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB 2.0 портов реализовано.

Ну и 21 линия PCIe, выделенная на поддержку иной периферии (+4 порта SATA).

Итого у Z890 в данном случае реализовано 31 высокоскоростной порт из 34.

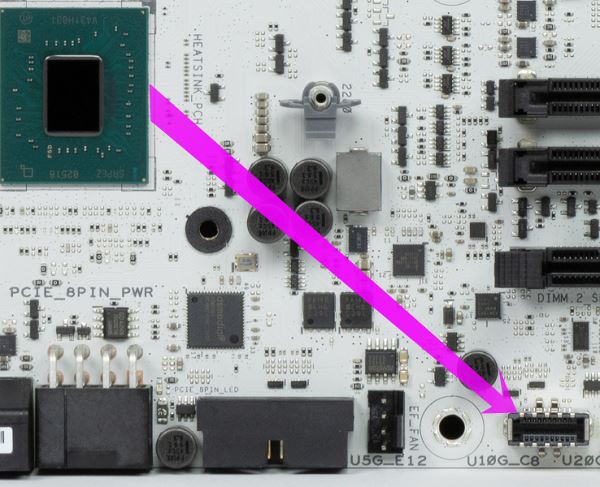

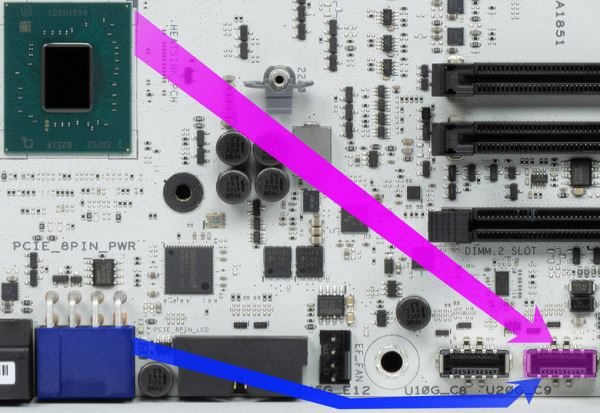

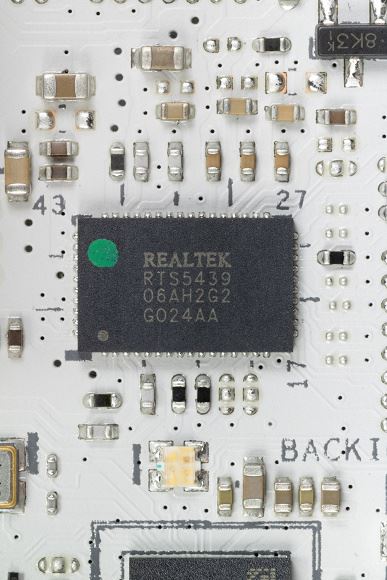

Внутренний USB порт 3.2 Gen2x2 позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 60 Вт). Для этого требуется подключить дополнительное питание к 8-контактному разъему PCIe около порта (отмечен синим цветом на схеме выше).

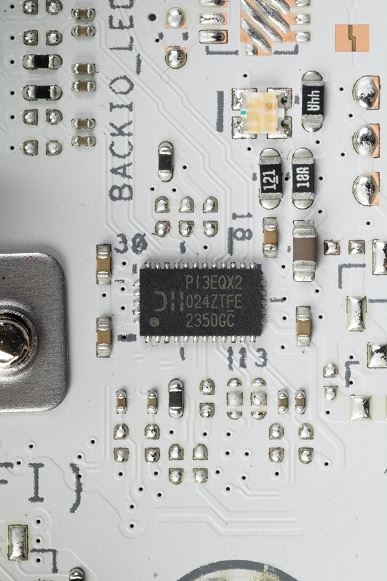

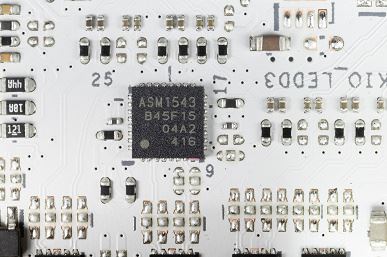

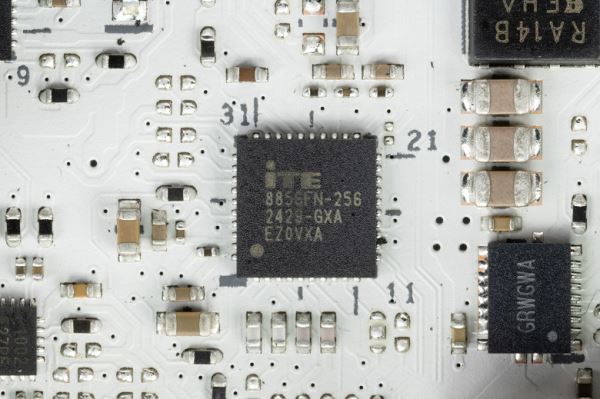

Также и порты USB 3.2 Gen2x2 и Gen2 на задней панели оснащены ре-драйверами для обеспечения быстрой зарядки тех же гаджетов.

Следует обратить особое внимание на поддержку USB4, которая на новой платформе Intel реализована через Thunderbolt 4, аппаратно встроенный в CPU.

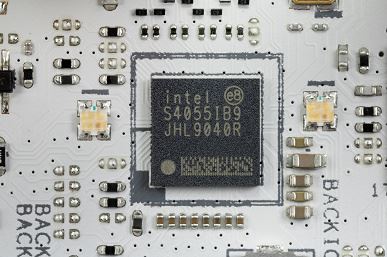

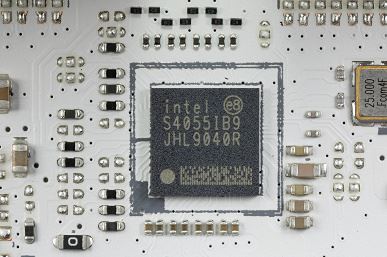

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеются два усилителя (ре-драйвера) от той же компании Intel. Но поскольку оба редрайвера поддерживаются 1 линией USB 2.0, то для работы по протоколу TB4 одновременно может использоваться только 1 порт USB4. Для использования как USB4 можно использовать оба порта Type-C одновременно.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер на базе Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

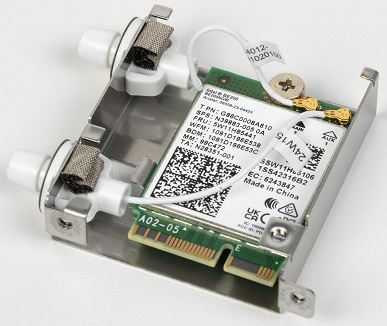

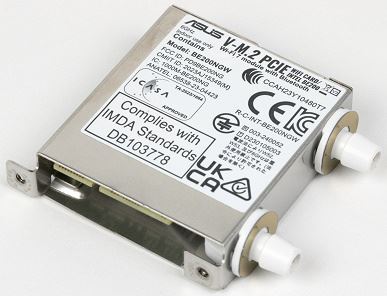

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

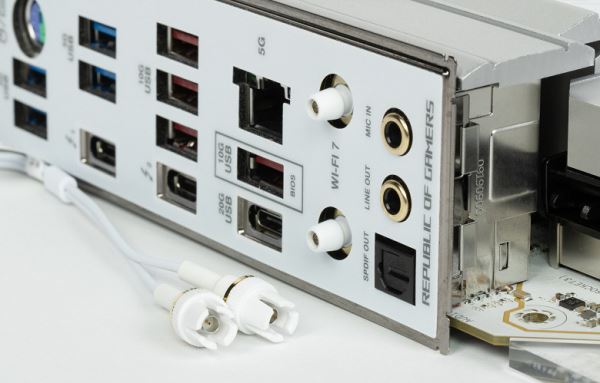

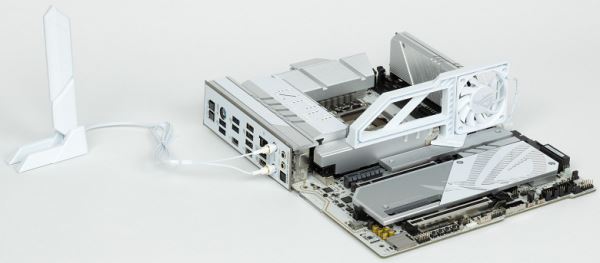

Мы снова видим способ крепления антенн к задней панели портов, когда прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.

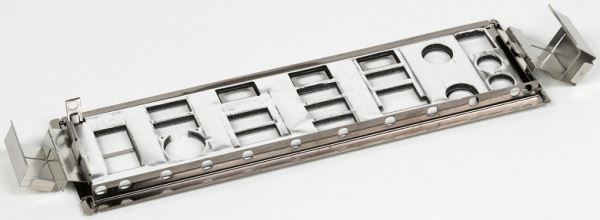

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

  Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

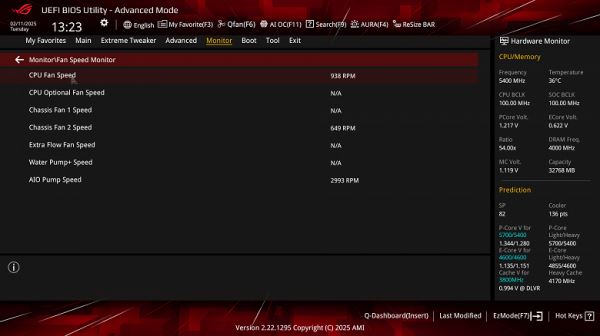

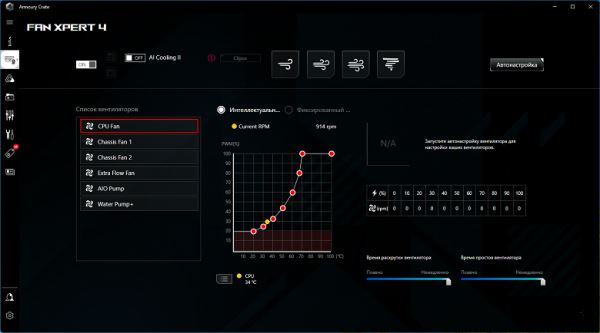

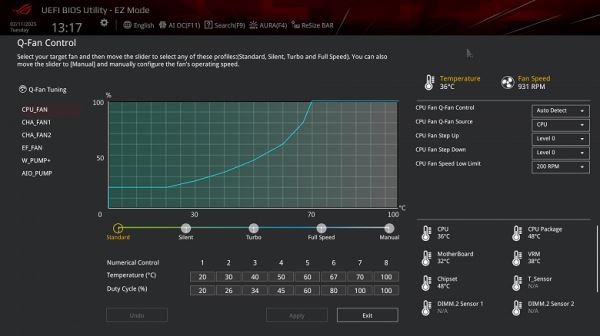

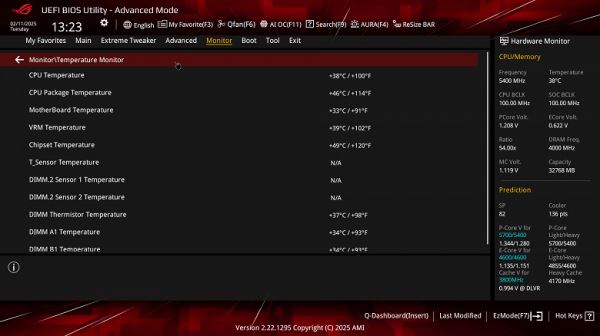

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока (7 гнезд (отмечены сиреневым цветом) рассчитаны на максимальный ток 2А и потребление до 24 Вт, а гнездо для помпы кастомной СЖО – до 3А и 36 Вт (отмечено синим цветом).

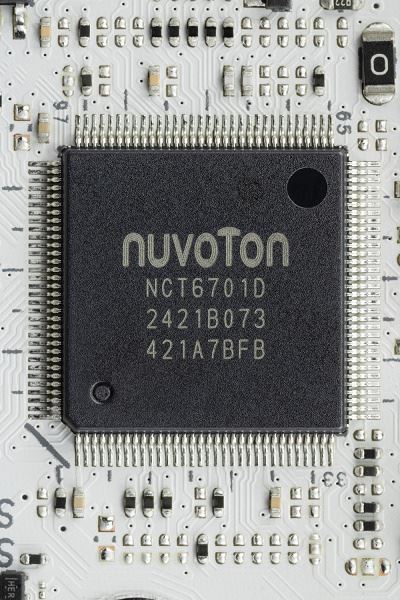

Отвечает за мониторинг состояния платы, координирует  работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701

Матплата не имеет гнезд вывода встроенной графики HDMI и DP, но мы помним про наличие двух гнезд Type-C с интерфейсом Thunderbolt4. И через одно из них можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..

Аудиоподсистема

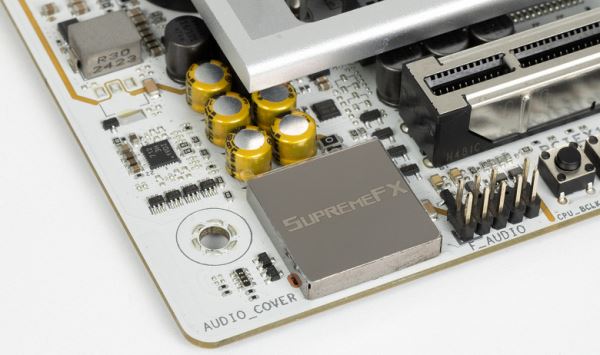

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0 (протокол HDA «Азалия» уже сильно устарел и убран из новой платформы).

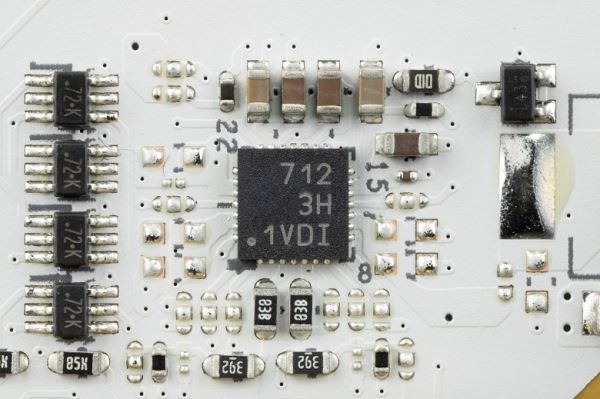

Имеется и операционный усилитель Savitch SV3H712.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.

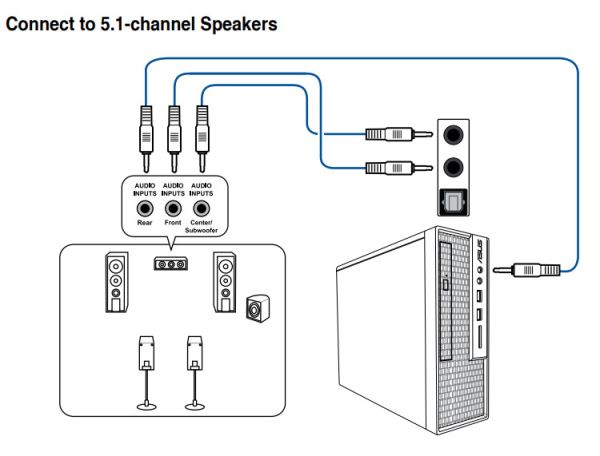

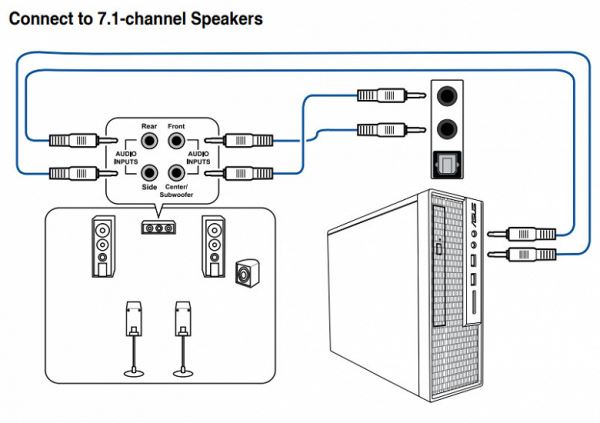

Вывод по схемам 5.1 и 7.1 возможен только через использование аудиогнезд  на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью скачиваемого с сайта производителя ПО.

  Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Общие результаты

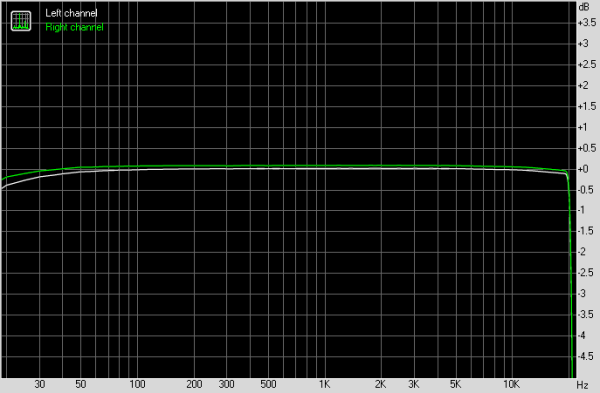

Частотная характеристика

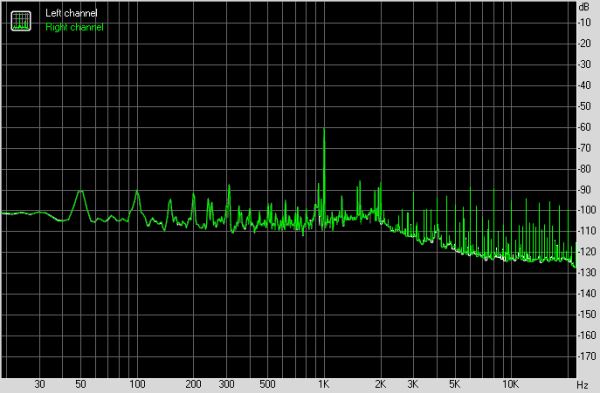

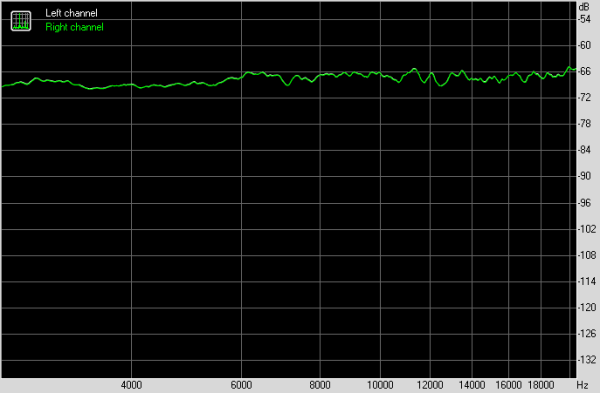

Уровень шума

Динамический диапазон

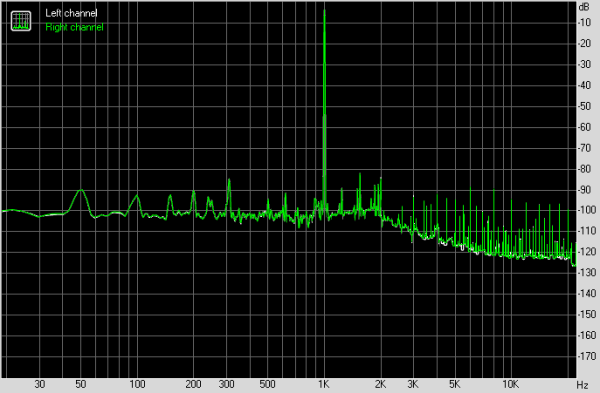

Гармонические искажения + шум (-3 дБ)

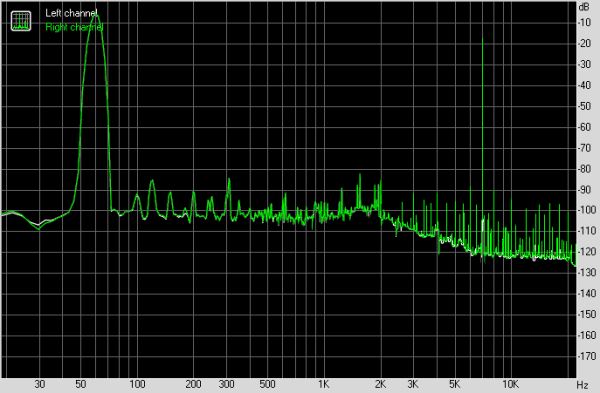

Интермодуляционные искажения

Взаимопроникновение стереоканалов

Интермодуляционные искажения (переменная частота)

Питание, охлаждение

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V (они имеют металлическое армирование), а также 8-контактный PCIe для поддержки усиленного питания USB 3.2 Gen2x2 Type-C (с целью обеспечения быстрой зарядки мобильных устройств – до 60 Вт – он отмечен зеленым цветом).

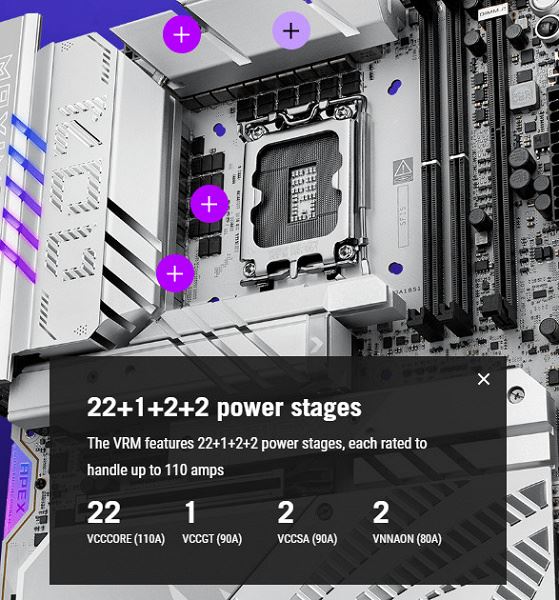

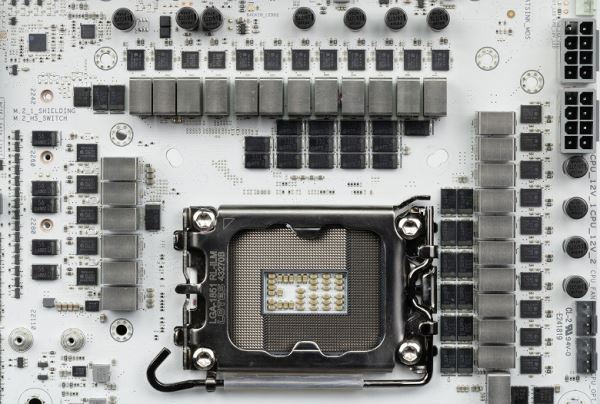

Схема питания процессора выполнена по схеме 22+1+2+2 (всего 27 фаз: 22 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 2 на VNNAON (управление энергосбережением).

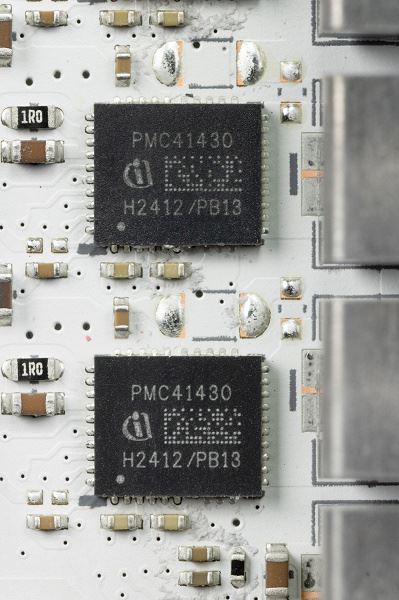

Каждый канал фазы VCore имеет суперферритовый дроссель и PMC41430 DrMOS от Infineon на 110 А.

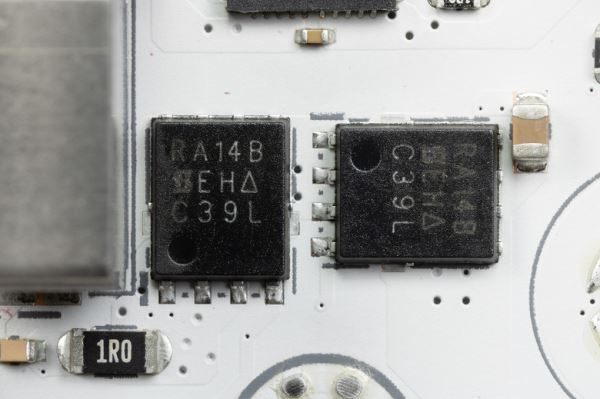

А канал фазы iGPU снабжен уже набором МОП-транзисторов SIRA14B от Vishay (90А).

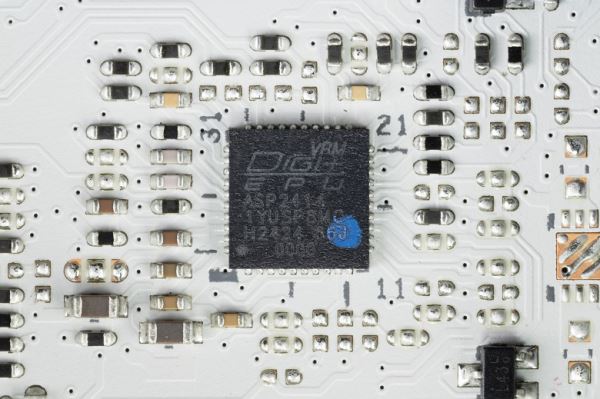

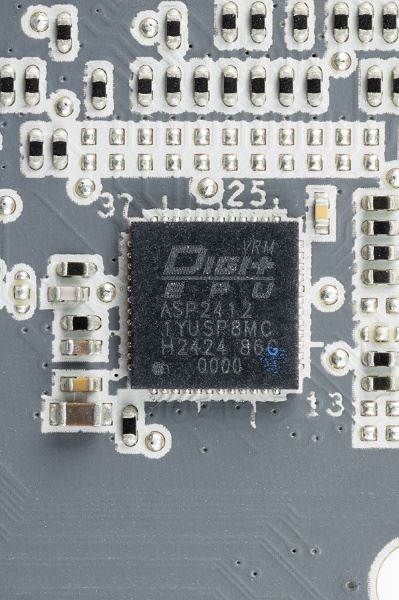

Управление этой схемой (VCore + iGPU) возложено на фирменный ШИМ-контроллер Digi+ ASP2412.

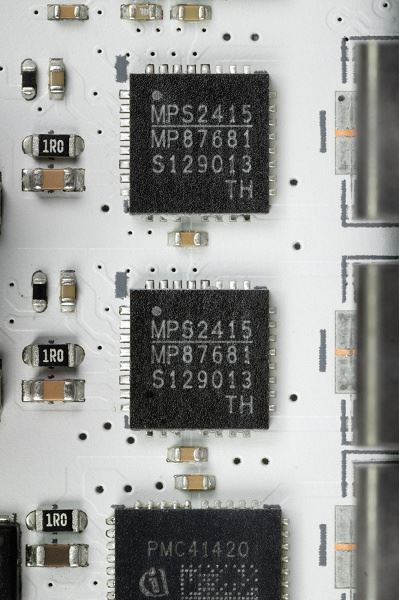

Каждый канал фазы питания VNNAON кроме дросселя имеет PMC41420 DrMOS от Infineon на 80 А.

Управляет этой схемой  ШИМ-контроллер Digi+ ASP2414.

Блок VCCSA имеет свою схему питания, куда входят MP87681 DrMOS (90 А) и ШИМ-контроллер MP2940C от Monolithic Power Systems.

Мы знаем, что практически на всех материнских платах Asus среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который занимается умными сборками фаз питания для ШИМ-контроллеров. Такой и здесь имеется от ENE Technology (ранее такие контроллеры мы видели в перемаркированном Asus виде).

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

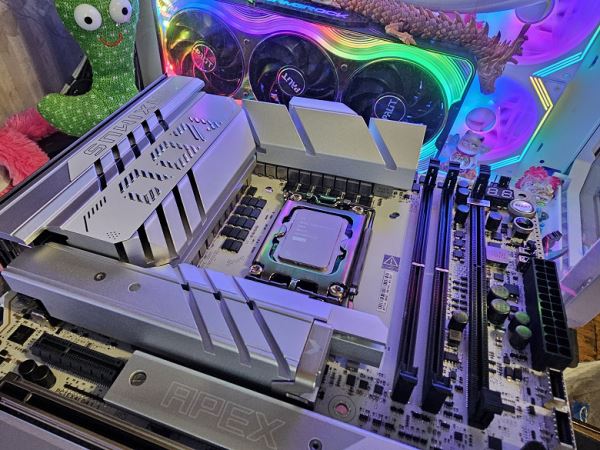

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои три радиатора, соединенные тепловой трубкой под прямыми углами.

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхних двух — по своему персональному радиатору, у остальных на матплате — общий, также и на карте Q-DIMM.2 оба слота имеют по радиатору.

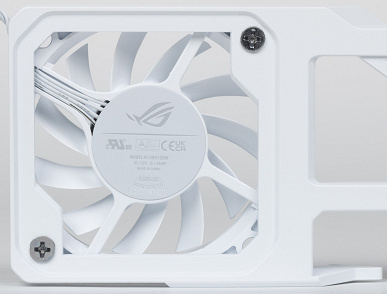

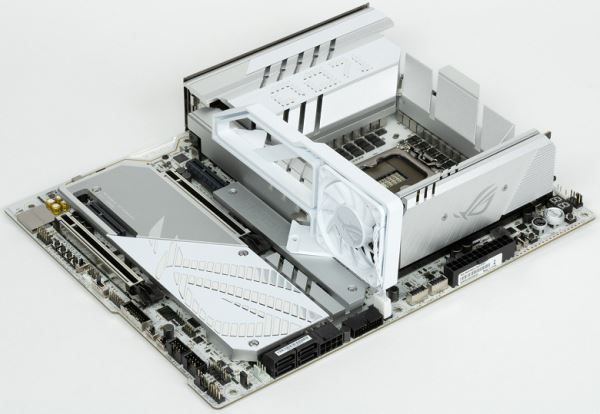

Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций – достижение более высоких тактовых частот работы, а значит  и нагрев модулей памяти может вырасти. Поэтому в комплекте поставки матплаты имеется дополнительный кронштейн с уже установленным на нем вентилятором 40 мм.

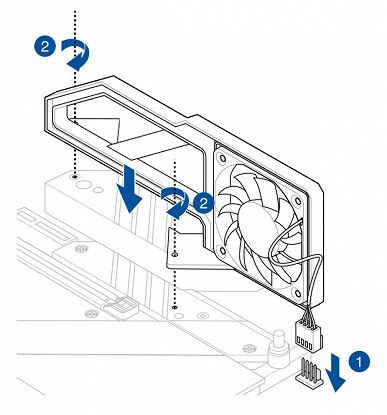

Для монтажа вентилятора используется один из радиаторов слота M.2

Напомню, что материнская плата не имеет бэкплейта.

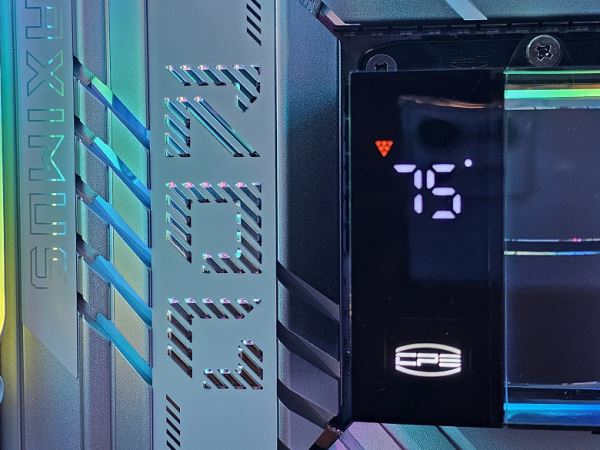

Подсветка

  Все о внешней красоте

В данном случае эффекты подсветки выполнены на кожухе задних портов ввода-вывода и на акриловой вставке между слотами PCIe. Так же мы помним про 3 разъемa для подключения внешней подсветки ARGB.

Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus. А кому не нравится — всегда подсветку можно выключить через то же ПО.

Управление подсветкой разъемов ARGB осуществляется с помощью утилиты Armoury Crate.

Программное обеспечение под Windows

  Фирменное ПО Asus

Все программное обеспечение можно скачать с сайта производителя asus.com.

Традиционно начну с утилиты Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой, а также отвечает за синхронизацию работы всех устройств Asus, которые найдет. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.

Программа прежде всего находит все совместимое «железо». Через данную утилиту можно настроить эффекты подсветки при выключенной материнской плате (когда ПК выключен, но БП все равно подает питание на материнскую плату). Разумеется, можно отдельно настроить разъемы ARGB на материнке.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, а также модули памяти известных производителей. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

У программы имеется функция: управление вентиляторами на матплате.

Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS. Также имеется и «умная настройка» антенны беспроводной связи Q-Antenna

Поворачивая антенну под разными углами, можно найти наиболее мощный сигнал, и программа об этом оповестит, проведя финальную проверку уровня сигнала.

Также Asus предоставляет программы DriverHub, которая используя web-интерфейс (через браузер по умолчанию), сканирует уже установленное требуемое для данной матплаты программное обеспечение (драйвера и утилиты) и предлагает обновления или новые установки.

Данная программа очень напоминает аналогичную утилиту от Intel, которая точно также через интернет-браузер следит за состоянием ПО в системе (касаемого, разумеется, всего, что производится Intel).

Настройки BIOS

  Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

Попадаем в общее «простое» меню, где настроек мало, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

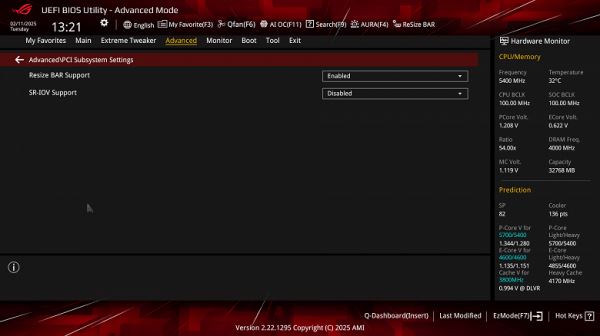

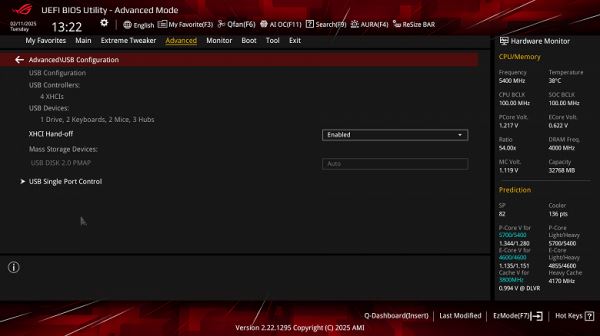

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe.

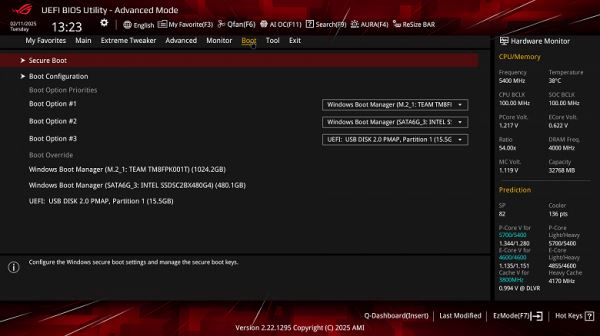

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5, плюс огромное количество дополнительных опций, ибо данная плата является самой оверклокерской из всей игровой серии ROG. Их так много, что приводить какую-то выборку тут нет никакого смысла. Опытные оверклокеры и так имеют всю нужную информацию.

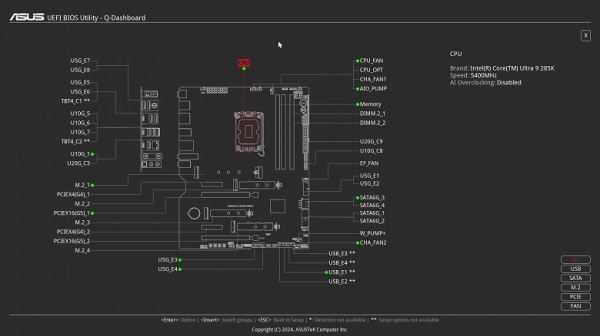

Своего рода изюминкой у данной материнской платы является выдача сводной информации по портам и слотам – какие из них активны и задействованы.

Работоспособность (и разгон)

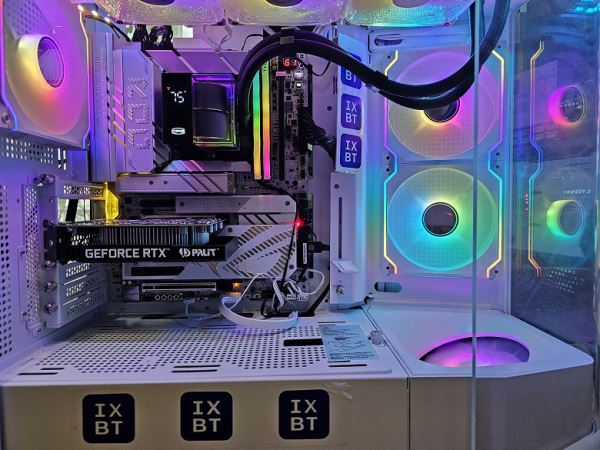

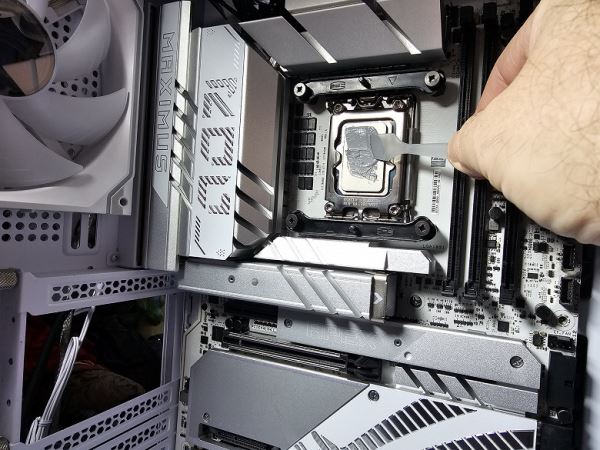

  Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Asus ROG Maximus Z890 Apex;
• процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• корпус Cougar FV270;
• СЖО PCCooler DS360 BK;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Apex
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.13.1.14
• Adobe Premiere CS 2019

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

В режиме авторазгона мы получили до 5,4 ГГц по всем P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление CPU достигало 180 Вт, все температурные показатели были в норме. По умолчанию выставлен профиль Intel Performance, где разгон сильно лимитирован – что мы и увидели выше. Однако несмотря на это, мы видим, что все же авторазгон очень приличный. Ибо, безусловно, у материнской платы просто очень и очень мощное питание. Учитывая, что это настройки по умолчанию, которые получают все пользователи, купившие такую матплату, будем считать производительность при таких настройках базовой.

Поиграв с общими настройками разгона, я смог получить максимальные частоты работы процессора около 5,7/4,9 ГГц. При этом потребление процессора выросло до 190 Вт. Реальная производительность  изменилась в бенчмарках на пару процентов, в рендеринге Adobe Premiere (все аппаратные оптимизации через CUDA были отключены) – на 3%.

Как и иные флагманы семейства ROG Maximus (Extreme, Hero), такая материнская плата достойна более детального исследования возможностей ручного разгона, но я снова повторю, что разгон – это тяжелая наука, ему надо посвящать недели, особенно у данной платы, где только в BIOS – сотни опций, плюс аппаратные добавки. Полагаю, что фанаты этого дела проявят к данному продукту большой интерес, благо данная матплата реально имеет колоссальный потенциал, прежде всего по системе питания. Подчеркну, что моя задача лишь в том, чтобы дать информацию о том, каким потенциалом и функциональностью конкретная матплата обладает.

Выводы

Asus ROG Maximus Z890 Apex — очень мощный, самый современный, но при этом не самый дорогой вариант материнской платы флагманского уровня на базе последнего чипсета Intel Z890. Это одна из старших моделей в линейке ROG, ее розничная стоимость на момент публикации обзора начиналась примерно от 65 тысяч рублей. Понятно, что это решение нацелено на экстремальных оверклокеров, об этом говорят уже всего два слота для памяти (и это отнюдь не по причине того, что плата бюджетная).

У Asus ROG Maximus Z890 Apex имеется 21 порт USB разных видов, включая 2 самых быстрых USB4, два USB 3.2 Gen2×2 в виде портов Type-C (на задней панели и внутреннего) и 9 USB 3.2 Gen2/1. Также плата предлагает 2 слота PCIe х16, которые получают от процессора 16 линий PCIe 5.0, деля эти линии как между собой, так и с двумя слотами M.2, и два слота PCIe 4.0 x4, подключенных к чипсету.

Всего у нее 6 слотов M.2, 4 из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0, а третий и четвертый делят линии PCIe 5.0 со слотами PCIe x16_1/2, вынуждая те переходить в режим х8 или даже x4. Два других слота М.2 расположены на отдельной карте расширения Q-DIMM.2 и подключены к чипсету Z890 линиями PCIe 4.0.

В арсенале платы также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень и очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в 4 слотах на самой плате есть с обеих сторон). Сетевые возможности хороши: быстрый проводной контроллер (5 Гбит/с) и один самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов можно упомянуть красивый белый дизайн самой платы со стильной и умеренной подсветкой, а также широкие возможности для подключения дополнительных RGB-устройств.

Для энтузиастов и любителей всего самого производительного у платы имеется огромный арсенал настроек в BIOS Setup и возможность использовать фирменные утилиты под Windows, в том числе с интегрированными моделями ИИ для определения самого производительного режима работы ПК.

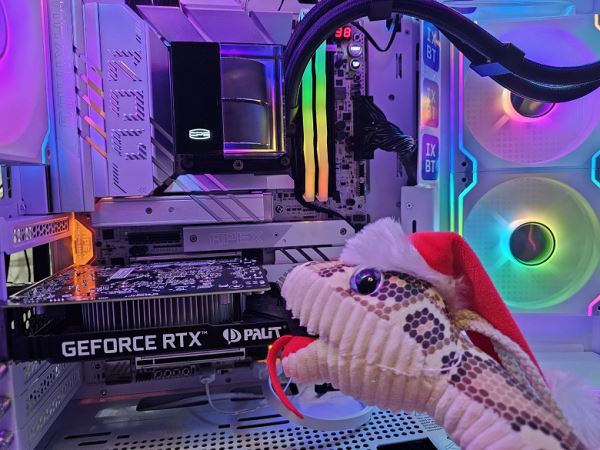

В съемках принимала участие видеокарта Palit GeForce RTX 3050 StormX

В номинации «Оригинальный дизайн» плата Asus ROG Maximus Z890 Apex получила награду:

Справочник по ценам

24 июля 2025 Г.

Андрей Воробьев

Источник: ixbt.com
